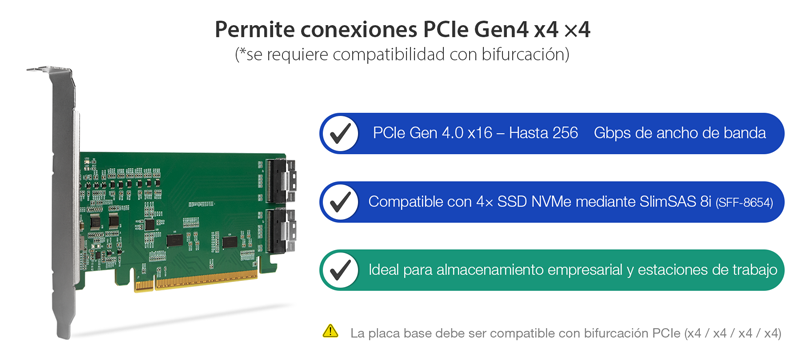

1. La placa base debe ser compatible con la bifurcación PCIe, que divide una sola ranura PCIe x16 en múltiples canales. Por ejemplo, dividir en cuatro carriles PCIe x4 (x4/x4/x4/x4) para admitir cuatro SSD NVMe.
2. La combinación de su placa base y CPU debe proporcionar suficientes carriles PCIe para admitir todos los dispositivos PCIe instalados en la placa base (incluyendo SSD NVMe M.2 en ranuras M.2).

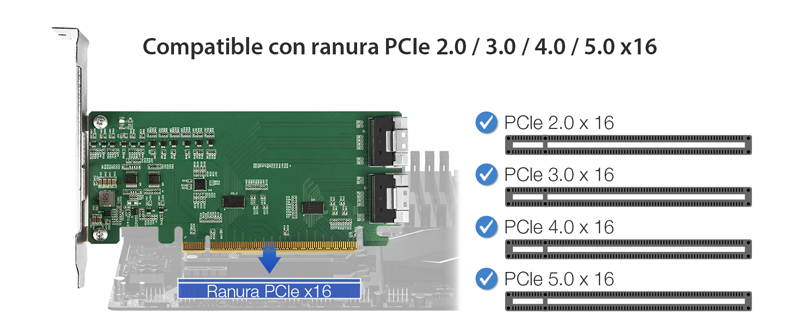

3. La ranura PCIe que utilice para instalar el MB308A debe tener suficientes carriles PCIe y estar configurada correctamente con bifurcación PCIe.

Consejo clave: La disponibilidad de carriles PCIe depende de las especificaciones de su placa base y CPU, así como de cuántas SSD PCIe y otros dispositivos tenga instalados. Por lo tanto, no podemos garantizar la compatibilidad con el MB308A basándonos únicamente en una lista de compatibilidad. Recomendamos encarecidamente consultar con el proveedor de su placa base para confirmar cuántos carriles PCIe están disponibles en su sistema y si las ranuras PCIe vacías restantes pueden admitir completamente el MB308A con cuatro SSD NVMe.

Si no puede obtener esta información de su proveedor de placa base, puede seguir los pasos a continuación para verificar la compatibilidad usted mismo (aplica solo a placas base Asus, ASRock y AORUS).

Paso 1: Abra la lista de compatibilidad de placas base y localice el modelo de su placa base.

Paso 2: Una vez que encuentre el modelo de su placa base, verifique la ranura PCIe que puede admitir el MB308A según la CPU que esté utilizando. Necesita una ranura PCIe que admita 4(x4+x4+x4+x4) para detectar cuatro SSD NVMe. Si su ranura PCIEX16_1 ya está ocupada por otro dispositivo PCIe, como una GPU o tarjeta RAID, entonces PCIEX16_2 y PCIEX16_3 solo podrán utilizar los carriles PCIe restantes. Consulte la distribución de carriles PCIe para diferentes configuraciones para identificar la ranura PCIe adecuada según el modelo de su placa base, tipo de CPU y uso actual de ranuras PCIe, y encuentre la ranura donde pueda instalar el MB308A. El ejemplo a continuación utiliza la ASUS AMD CROSSHAIR VII HERO para ayudarle a comprender mejor cómo usar esta lista de compatibilidad.

Ejemplo:
Para la ASUS AMD CROSSHAIR VII HERO, si está utilizando CPUs AMD Ryzen Serie 1000 / Serie 2000 / Serie 3000 / Serie 5000, la ranura PCIEX16_1 en la placa base puede admitir el MB308A y funciona con cuatro SSD NVMe. Sin embargo, si está utilizando CPUs AMD Ryzen™ Serie 5000 G / Serie 4000 G, la ranura PCIEX16_1 en la placa base solo funciona con tres SSD NVMe en el MB308A. Para CPUs AMD Ryzen Serie 2000 G / Serie 3000 G / Serie A de 7ª generación / Serie Athlon X4, la ranura PCIEX16_1 en la placa base solo funciona con dos SSD NVMe en el MB308A.

Notas importantes:

1. El método para comprobar la compatibilidad con placas base Intel sigue los mismos pasos que el ejemplo de AMD anterior.
2. Las ranuras PCIe comparten carriles PCIe, y el modo de bifurcación PCIe varía según la posición de la ranura PCIe. No todas las ranuras PCIe vacías tienen suficientes carriles para el MB308A. Si ya ha instalado dispositivos como GPU, RAID o tarjetas adaptadoras HBA, verifique si las ranuras PCIe restantes pueden admitir el MB308A.
3. Si la batería CMOS (batería de celda de moneda) de la placa base tiene poca carga, la BIOS puede volver a la configuración predeterminada después de una pérdida de energía o reinicio del sistema. Si la ranura PCIe utilizada por el MB308A se configuró previamente de forma manual para bifurcación, esta configuración puede perderse, volviendo la ranura al modo de un solo carril (x16). Como resultado, el sistema puede detectar solo un SSD. Para garantizar que todas las SSD en el MB308A se reconozcan de manera constante, recomendamos comprobar periódicamente y reemplazar la batería CMOS para mantener la configuración de bifurcación requerida con el tiempo.
