Los SSD E1.S (EDSFF) se adoptan cada vez más en plataformas modernas que priorizan densidad, facilidad de mantenimiento y rendimiento PCIe Gen5. El MB303E5P-B es especialmente adecuado para escenarios que requieren una implementación compacta de doble unidad dentro de una sola ranura PCIe, como:

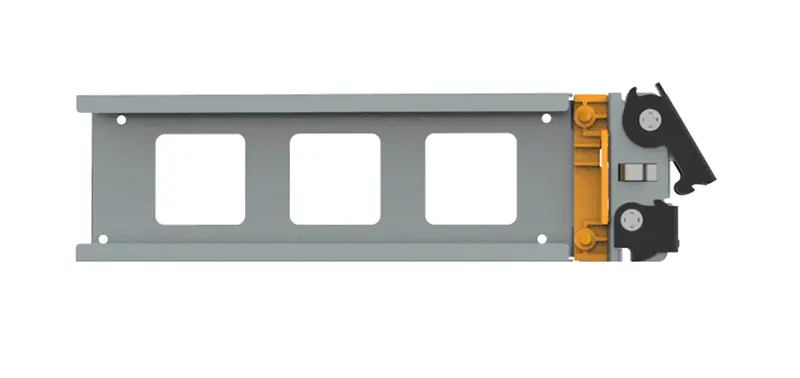

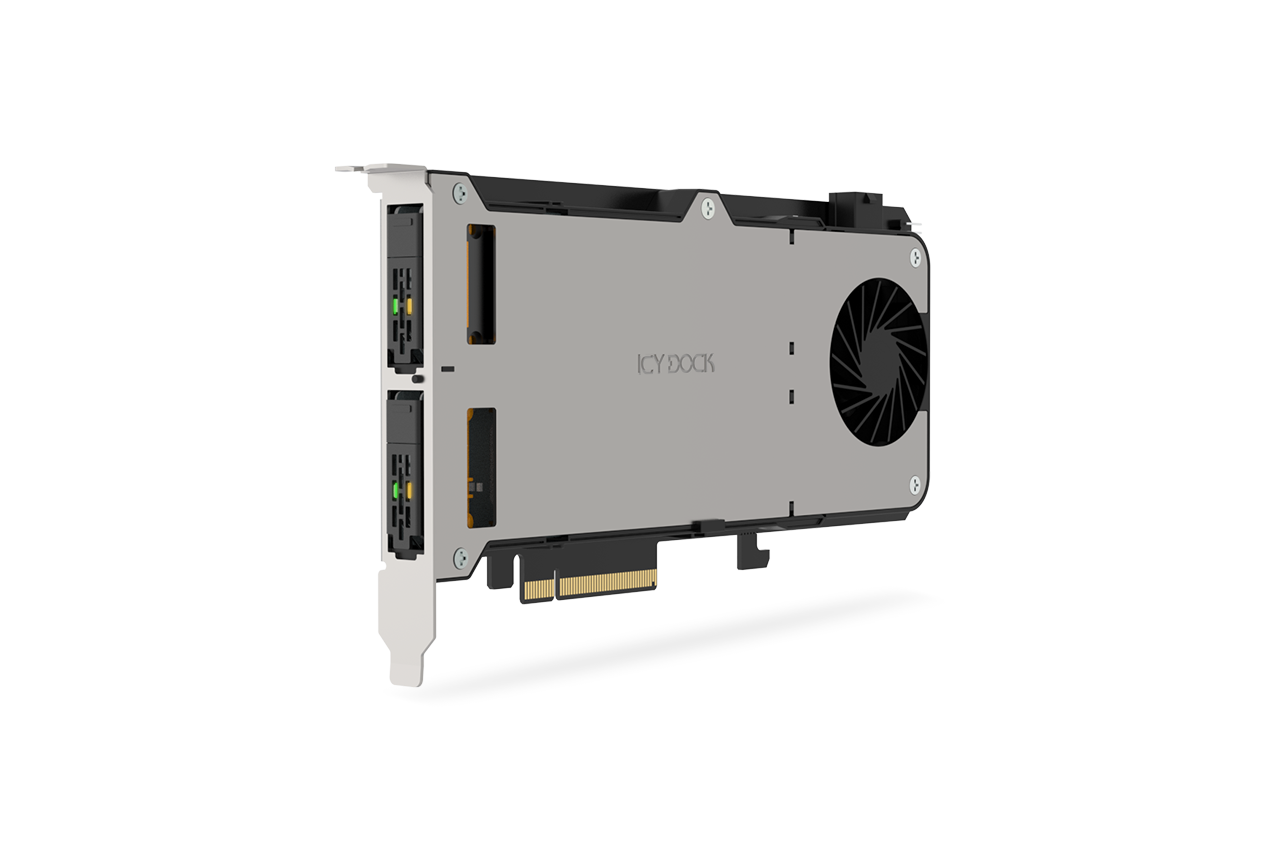

| • | Compatible con 2 × SSD NVMe E1.S (9.5mm) con instalación de SSD sin tornillos |
| • | Compatible con especificación de tarjeta PCIe de una sola ranura, altura completa y longitud 3/4 |
| • | Interfaz PCIe 5.0 x4 por SSD, hasta 128Gbps cada uno |
| • | Requiere bifurcación PCIe: ✓ Ranura PCIe x8 (x4/x4), o ✓ Ranura PCIe x16 (x4/x4/x4/x4) |
| • | Compatible con ranuras PCIe 5.0 x8 / x16 (con soporte de bifurcación) |

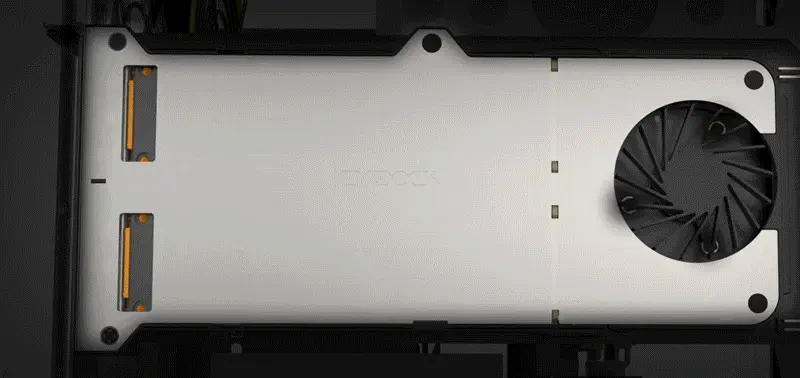

| • | Ventilador integrado sin marco de 50mm para refrigeración activa |
| • | Diseño de cámara de flujo de aire sellada para maximizar la eficiencia de refrigeración |

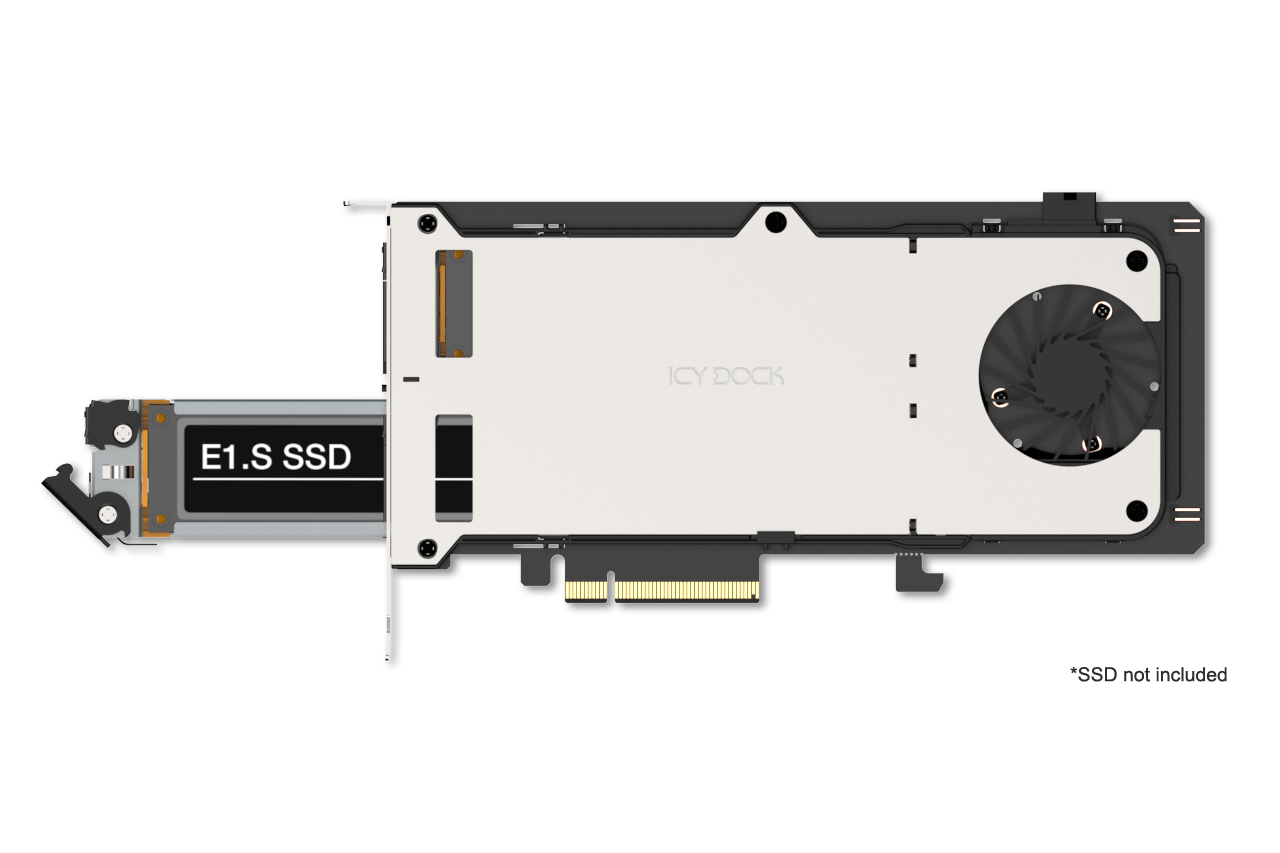

| • | Caddies SSD duales extraíbles para mantenimiento y reemplazo rápidos |
| • | Conexión a tierra EMI – protege las unidades contra interferencias eléctricas |
| • | Active Power Technology (APT) – el LED y el ventilador se activan solo cuando hay una unidad instalada |
| • | Garantía limitada líder en la industria de 5 años |
| • | Soporte gratuito de agentes de soporte técnico profesionales con sede en EE. UU. |
| Número de modelo： | MB303EP-B |
| Color： | Negro y plata |

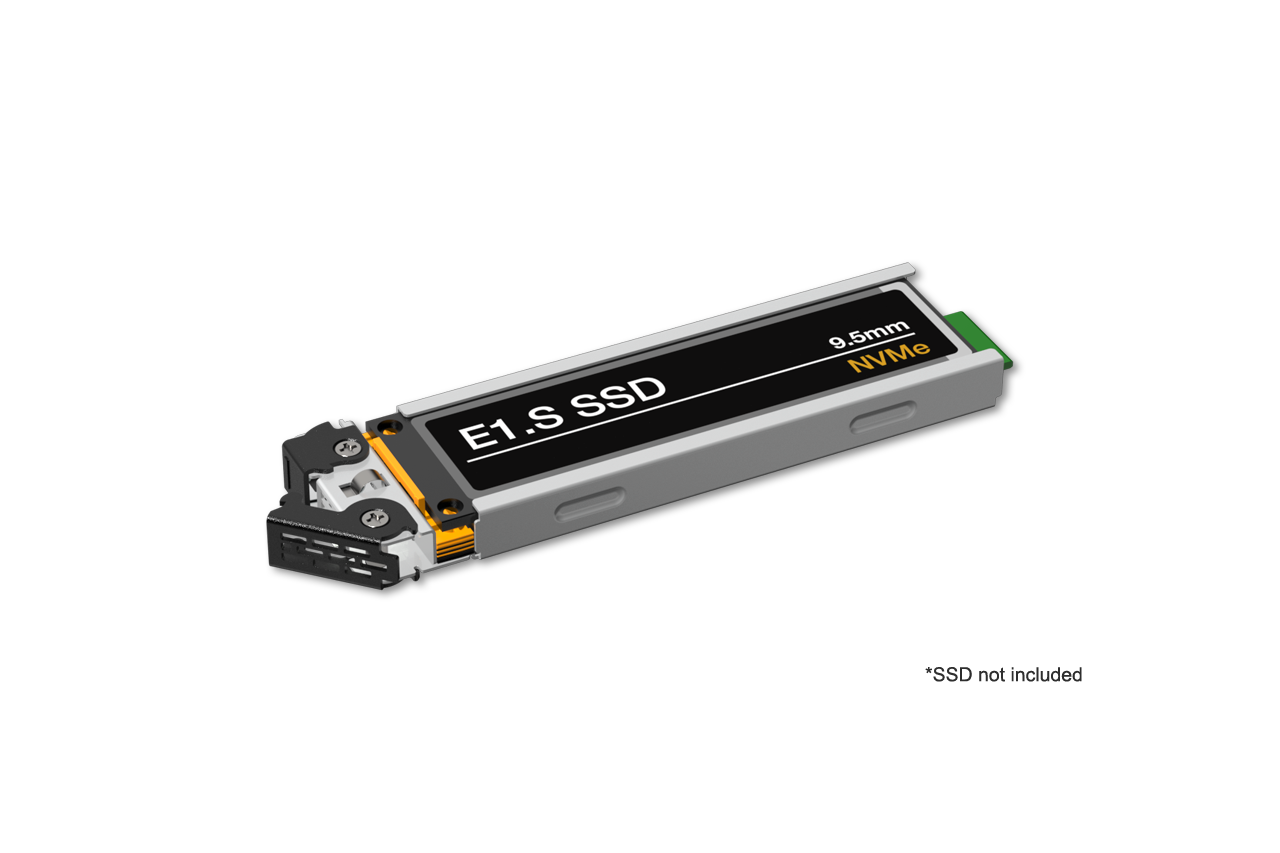

| Tamaño de unidad compatible： | 2 x SSD E1.S (solo compatible con SSD E1.S de 9.5mm de altura) |
| Tipo de unidad compatible： | SSD NVMe E1.S PCIe 5.0/4.0/3.0 |
| Número de unidades： | 2 |
| Ranura PCIe compatible： | 1 x ranura de expansión PCIe 5.0 x8 / x16 (la placa base requiere ranuras PCIe x8 bifurcadas en x4/x4 o ranuras PCIe x16 bifurcadas en x4/x4/x4/x4) |
| Interfaz del host： | PCIe 5.0 x8 |
| Entrada de alimentación： | A través de PCIe y entrada de alimentación PCIe de 6 pines |
| Velocidad de transferencia： | Hasta 128Gbps (dependiendo de la velocidad del disco duro) |
| Capacidad SSD compatible： | Sin limitación |
| Refrigeración de la unidad： | 1 x ventilador de 50 x 50 x 15mm |
| Estructura / material： | Metal con plástico ABS parcial |
| Dimensiones (An x Al x Pr)： | 121 x 21.8 x 226.8 mm |
| Peso neto del producto： | 315.7 g |
| Peso neto del paquete： | 417.2 g |
| Indicación LED de actividad de la unidad： | Verde: LED (alimentación de la unidad: verde fijo, acceso a la unidad: verde intermitente) Ámbar: LED (la función es definida por el host) Vacío: LED apagado |
| Voltaje de funcionamiento： | 12V, 3.3V |
| Consumo de energía (SSD no incluido)： | 3W |

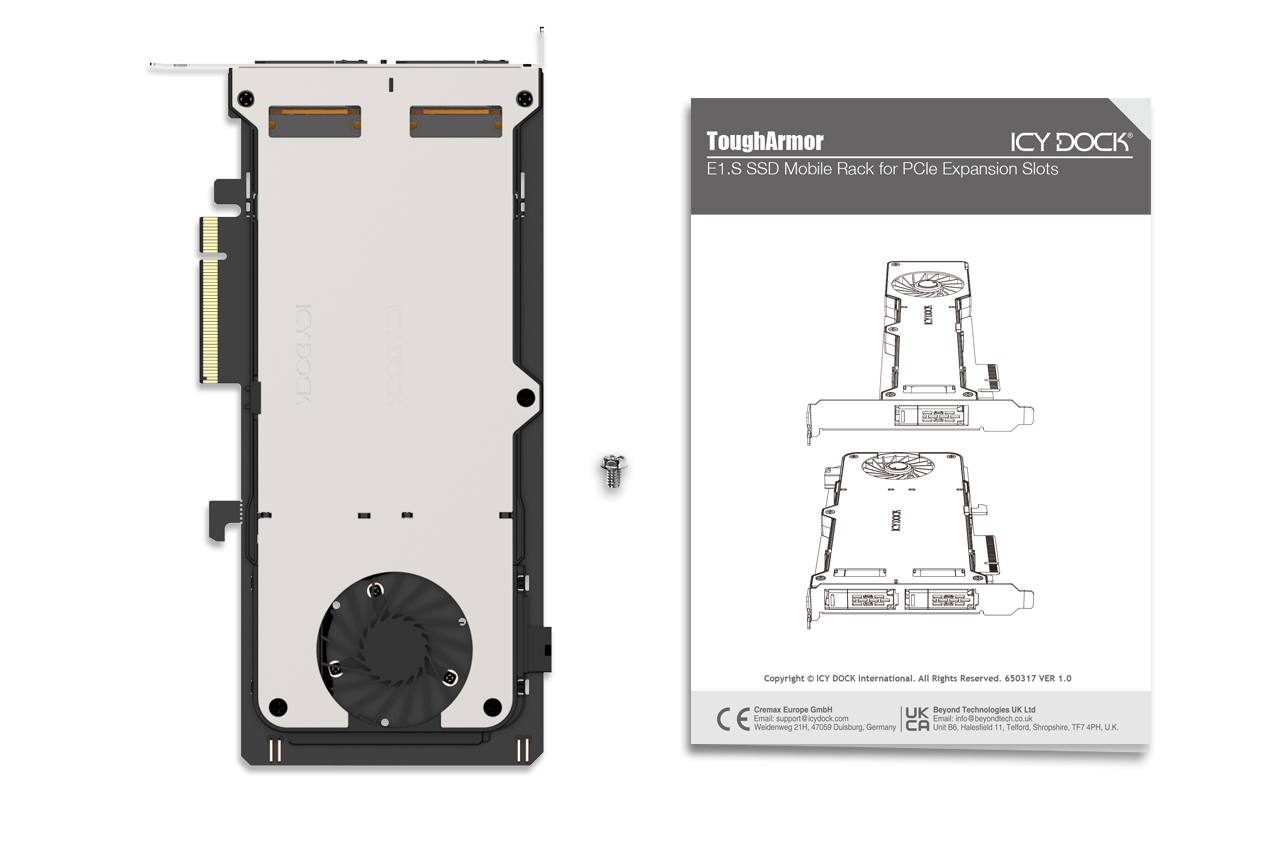

| Contenido del paquete： | Dispositivo, manual del usuario, tornillos |
| Ciclos de inserción del conector： | 5,000 |
| Humedad： | 5%~65% RH |
| Temperatura de funcionamiento： | 0°C a 70°C (32°F a 158°F) |
| Temperatura de almacenamiento： | -35°C a 75°C (-31°F a 167°F) |
| Certificaciones： | CE, UKCA, RoHS, REACH |
| Garantía： | 5 años |
Bandeja de unidad compatible (Caddy):
Productos relacionados:
Series de productos relacionadas:
Enlaces rápidos:
Q: ¿Por qué mi nuevo SSD NVMe muestra degradación de rendimiento o comportamiento inconsistente cuando está conectado mediante un rack móvil adaptador PCIe?
A: Los dispositivos PCIe de alta velocidad, como los SSD NVMe, requieren una integridad de señal precisa y estable para funcionar correctamente. Si su SSD NVMe está conectado mediante un rack móvil adaptador PCIe insertado en una ranura PCIe conectada a la CPU y ubicada lejos de esta, las trazas más largas de la placa base pueden aumentar el riesgo de degradación de la señal. Esta degradación puede provocar caídas de rendimiento, inestabilidad o comportamiento inconsistente en su SSD NVMe.
Para garantizar un rendimiento óptimo, se recomienda encarecidamente instalar el rack móvil adaptador PCIe en la ranura PCIe más cercana a la CPU. Esto minimiza la distancia física de transmisión de la señal, reduciendo significativamente el potencial de degradación y garantizando un rendimiento estable, consistente y las velocidades de transferencia esperadas.
Q: El sistema no detecta el SSD E1.S que instalé en la carcasa ICY DOCK. ¿Qué debo hacer?
A: Dado que la placa base y el sistema operativo pueden no admitir hot-swap, si no se ha confirmado su compatibilidad, recomendamos encarecidamente apagar el dispositivo/sistema antes de insertar o retirar un SSD E1.S.
Si el sistema sigue sin detectar la unidad después de la instalación, siga los pasos a continuación para buscar manualmente nuevo hardware:
Windows 11 / Windows 10 / Windows 8 – En el cuadro de búsqueda de la barra de tareas, escriba administrador de dispositivos y haga clic en él desde el menú. Una vez que aparezca la ventana del administrador de dispositivos, haga clic derecho en el icono de unidad de disco y luego haga clic en buscar cambios de hardware.
Windows 7 – Haga clic derecho en el icono de equipo del escritorio, seleccione propiedades, haga clic en administrador de dispositivos, haga clic derecho en el icono de unidad de disco y luego haga clic en buscar cambios de hardware.
Q: ¿Cuál es la función del encabezado de 2 pines (2P) en el MB303E5P-B?
A: El encabezado de 2 pines (2P) en el MB303E5P-B está diseñado como una interfaz de entrada para la señal LED ámbar del SSD E1.S. Permite que el sistema host controle y gestione el indicador LED ámbar del SSD E1.S instalado.
Q: ¿Qué indica el LED ámbar en el SSD E1.S?
A: El LED ámbar se utiliza normalmente para indicar el estado de la unidad, como fallo o localización, según las definiciones estándar de la industria. Sin embargo, el comportamiento y significado reales del LED dependen de la implementación del sistema host.
Q: ¿Cómo se controla el LED ámbar en el MB303E5P-B?
A: El LED ámbar no es controlado de manera autónoma por el propio adaptador. En su lugar, la señal de control debe proporcionarse externamente mediante el encabezado 2P desde el sistema host o el controlador. El MB303E5P-B actúa como una interfaz de paso para esta señal LED.
