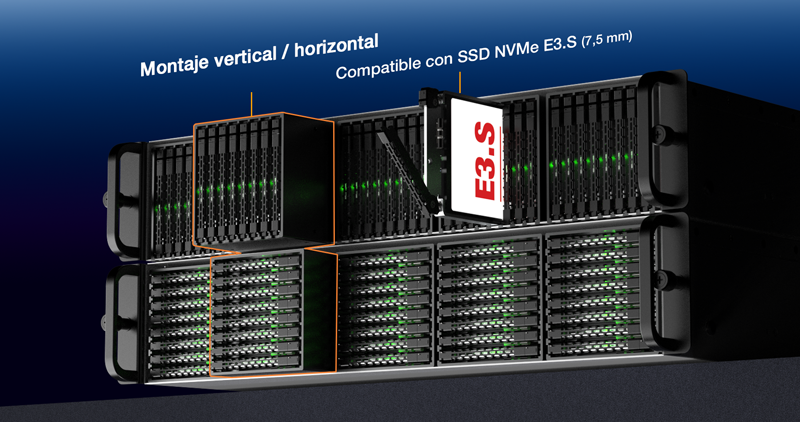

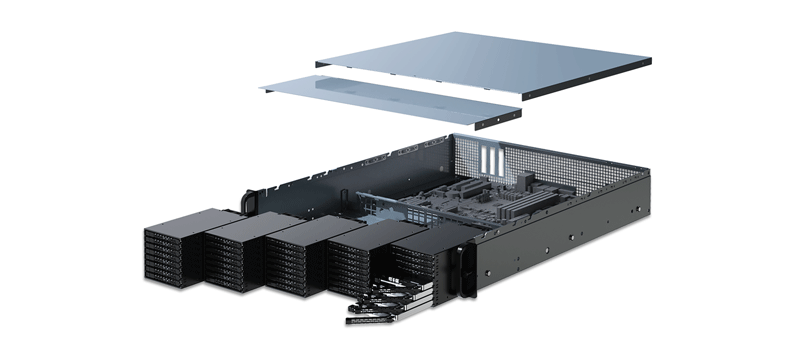

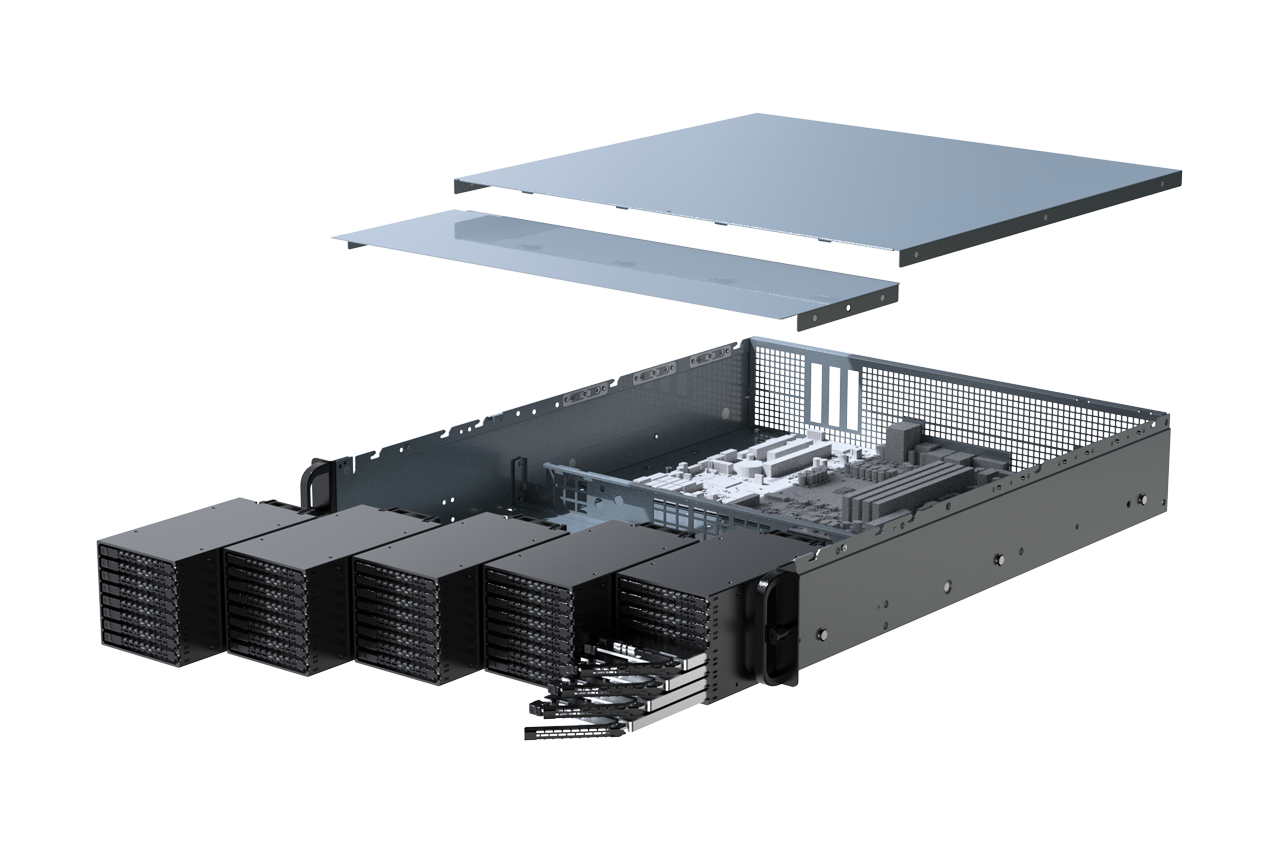

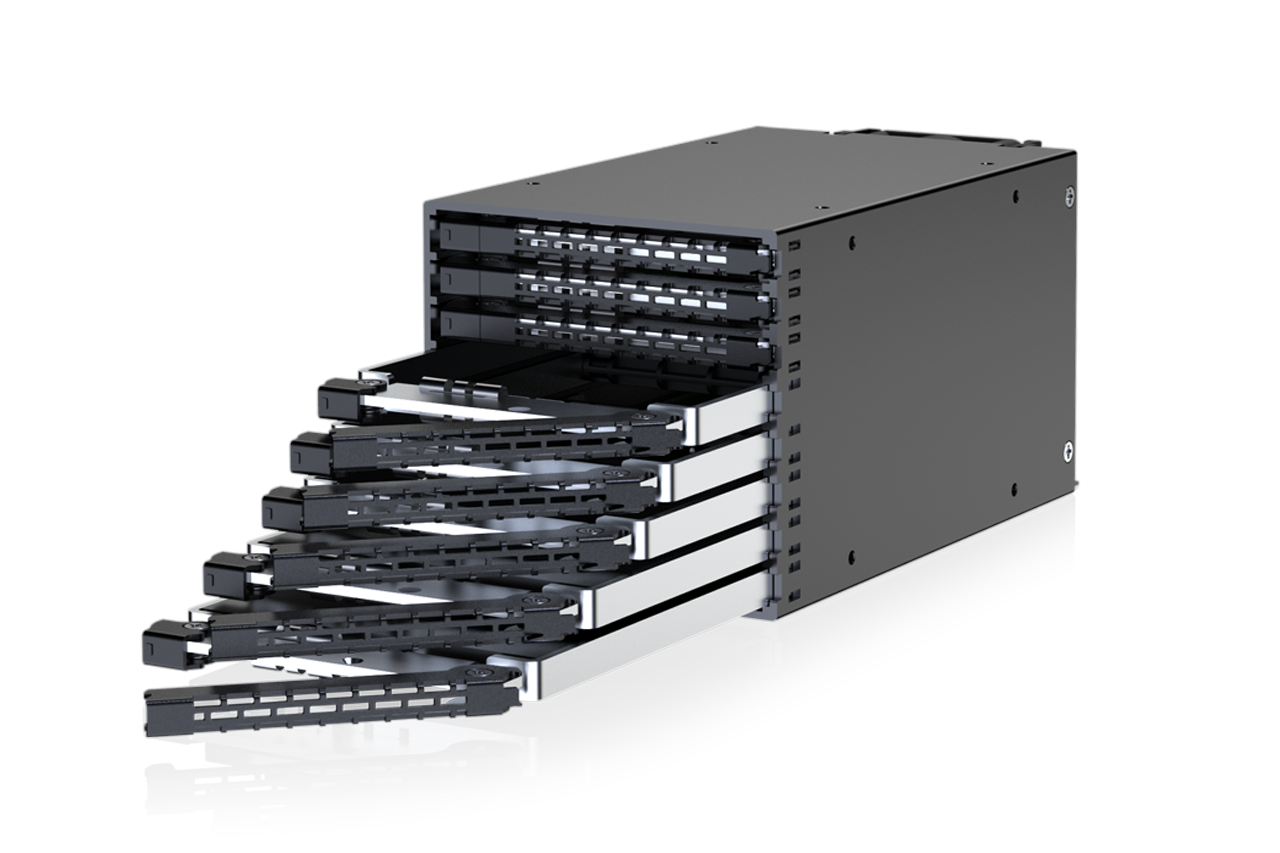

El CP169 está diseñado como un módulo de almacenamiento EDSFF compacto y no estándar, proporcionando mayor flexibilidad de diseño para el desarrollo de sistemas rackmount OEM y SI. A diferencia de las bahías de unidades fijas tradicionales, el CP169 está pensado para integración directa a nivel de chasis, permitiendo a los integradores optimizar la densidad de almacenamiento del panel frontal y el flujo de aire para plataformas modernas de servidores E3.S. El diseño compacto del módulo permite:
| • | Módulo ultracompacto de tamaño no estándar diseñado para integración OEM y sistemas rackmount |

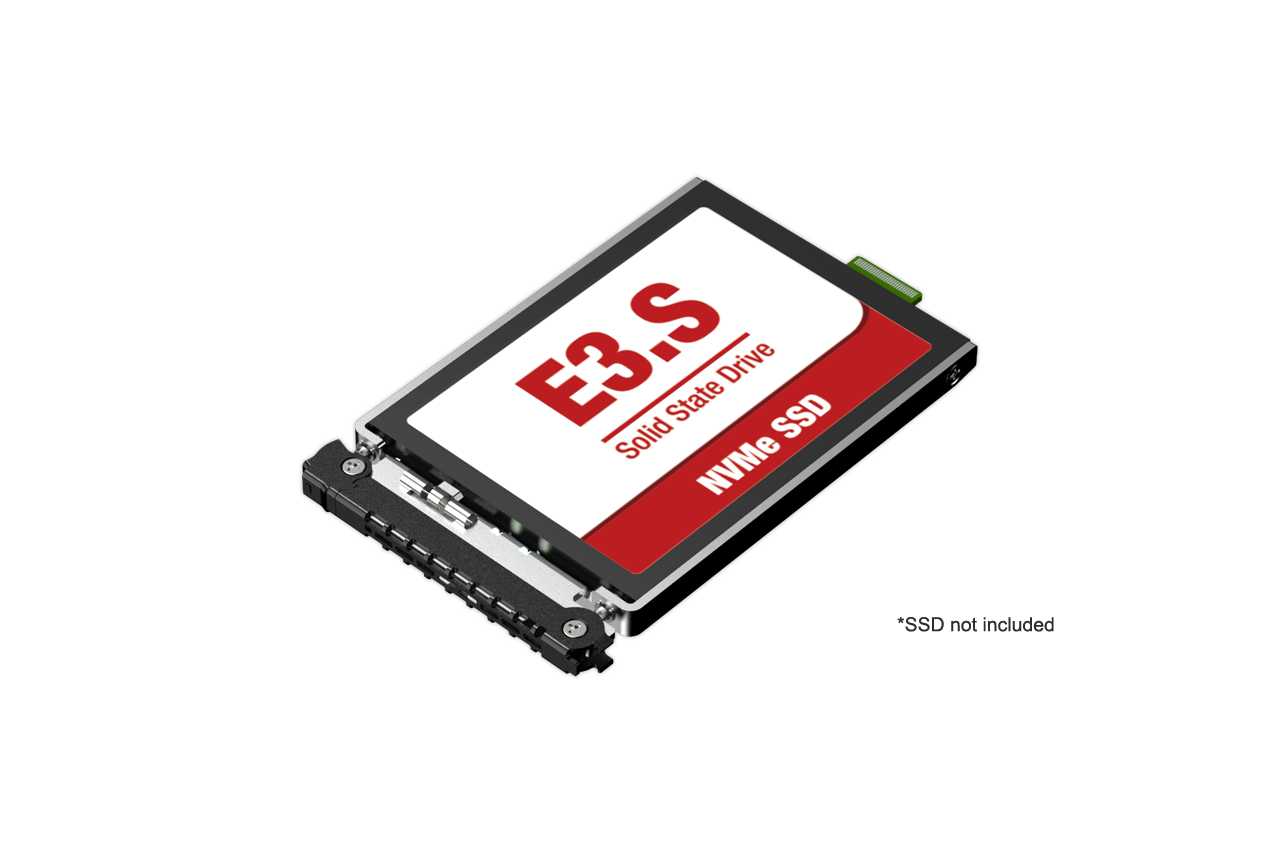

| • | Compatible con 8 × SSD NVMe E3.S de 7.5mm |
| • | Ancho de banda PCIe 5.0 x4 de hasta 128Gbps por SSD (dependiendo del rendimiento del SSD) |
| • | 4 × interfaces host MCIO 8i (SFF-TA-1016) |
| • | Diseño de bandeja SSD E3.S extraíble con acceso frontal |
| • | Compatible con reemplazo de unidades en hot-plug |

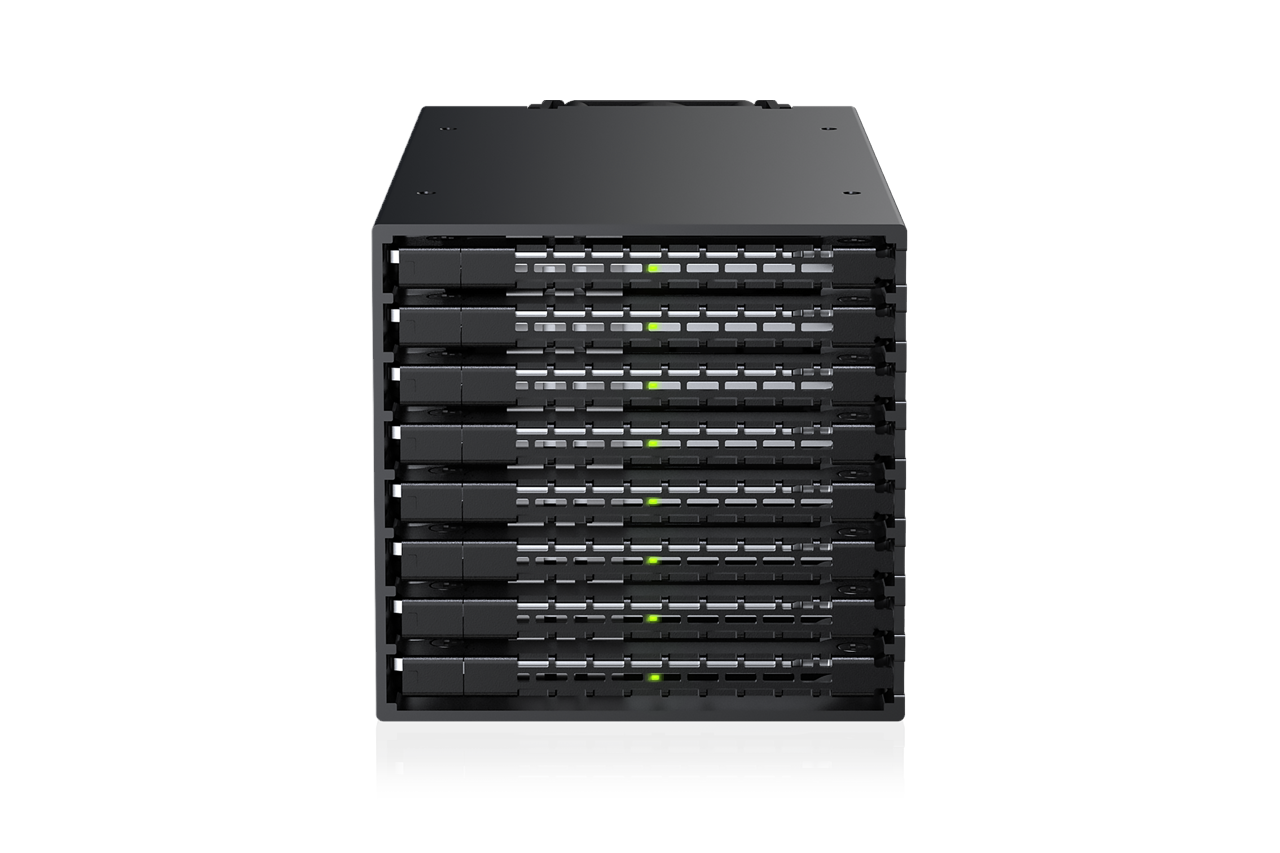

| • | Indicadores LED de estado en el panel frontal |
| • | Compatibilidad con LED ámbar definido por el host |

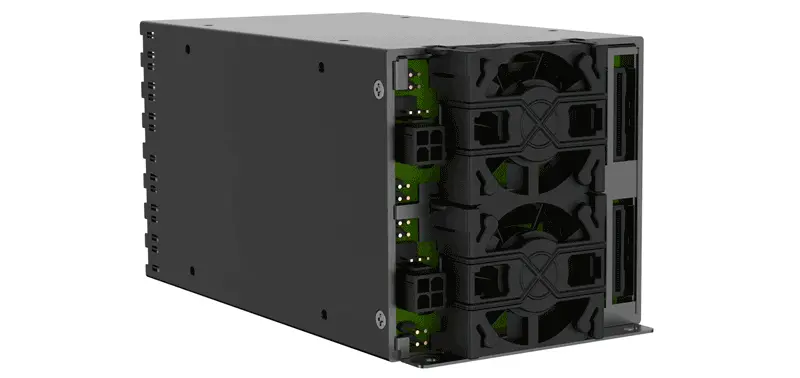

| • | Dos ventiladores de refrigeración de 40×40×20mm en módulo de ventilador extraíble sin herramientas |

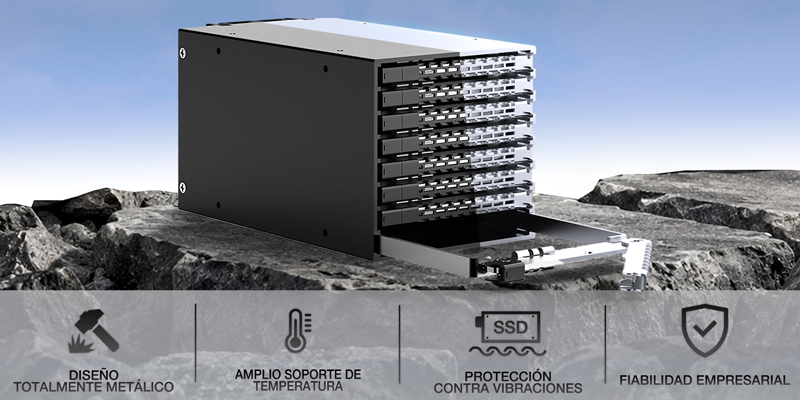

| • | Construcción robusta completamente metálica |
| • | Diseño de conexión a tierra EMI orientado a entornos empresariales |
| • | Diseñado para IA, edge computing y plataformas de almacenamiento EDSFF PCIe Gen5 de próxima generación |
| • | Concepto de producto para futuros desarrollos de almacenamiento EDSFF PCIe Gen5 de alta densidad |
| Número de modelo： | CP169 |
| Color： | Negro |
| Interfaz host： | 4 x MCIO 8i (SFF-TA-1016 8i) |
| Compatibilidad de unidades： | 8 x SSD E3.S de 7.5mm |
| Compatibilidad del dispositivo： | Espacio parcial de chasis rackmount |
| Velocidad máxima de transferencia： | PCIe 5.0 x4 hasta 128Gbps (dependiendo de la velocidad del SSD) |
| Entrada de alimentación： | 2 x ATX de 4 pines |
| Indicador de acceso SSD： | Verde: LED (alimentación de la unidad: verde fijo, acceso a la unidad: verde intermitente) Ámbar: LED (la función es definida por el host) Vacío: LED apagado |
| Tipo de ventilador： | 2 x ventiladores de 40 x 40 x 20mm |
| Estructura： | Completamente metálica |
| Contenido del paquete： | Dispositivo, manual de usuario, tornillos |
| Dimensiones (An x Al x Pr)： | 84.05 x 81.3 x 145 mm (TBD) |
| Peso： | 1300g (TBD) |
| Temperatura de funcionamiento： | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento： | -35°C a 70°C (-31°F a 158°F) |
| Cumplimiento： | CE, RoHS, REACH |
