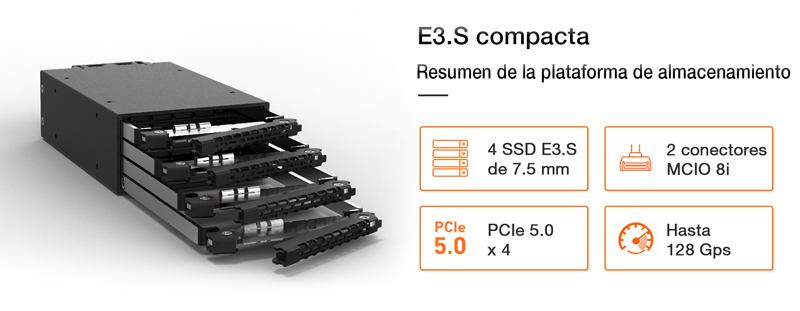

El CP166 está diseñado como un módulo de almacenamiento EDSFF compacto para el desarrollo dde sistemas por parte de fabricantes de equipos originales (OEM) e integradores de sistemas (SI) en los que el espacio disponible en el chasis es limitado. En comparación con los módulos de almacenamiento más grandes, el CP166 ofrece mayor flexibilidad de implementación, lo que permite a los fabricantes distribuir varios módulos de almacenamiento por todo el sistema, al tiempo que se mantiene un flujo de aire optimizado y una disposición adecuada de los componentes internos. El diseño compacto del módulo permite:
| • | Tamaño de módulo ultracompacto y no estándar, diseñado específicamente para la integración en sistemas OEM y de montaje en rack |

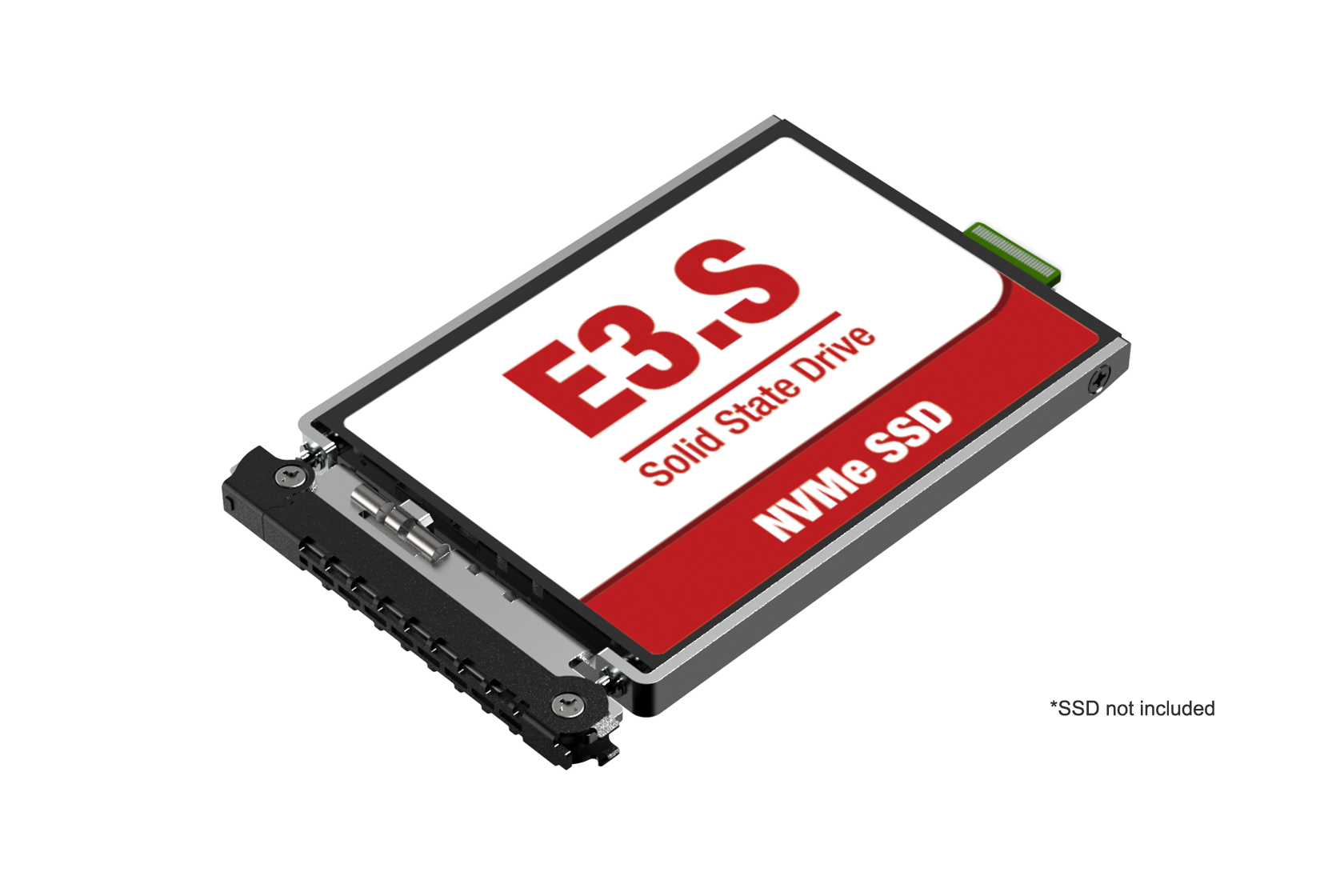

| • | Admite 4 x SSD NVMe E3.S de 7,5 mm |
| • | Ancho de banda PCIe 5.0 x4 de hasta 128 Gbps por SSD (según el rendimiento del SSD) |
| • | 2 x interfaces host MCIO 8i (SFF-TA-1016) |

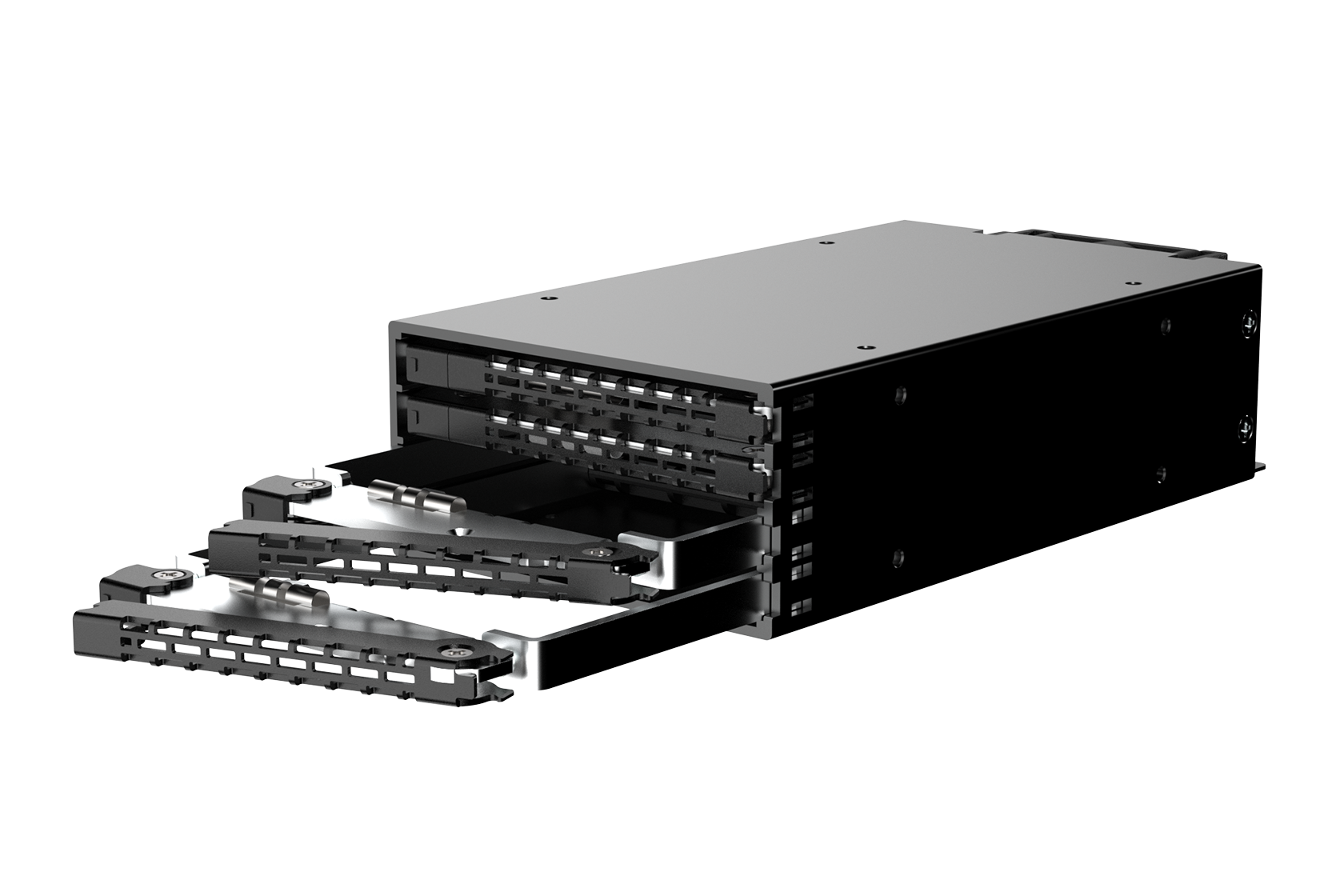

| • | Diseño de bandeja SSD E3.S extraíble con acceso frontal |
| • | Admite la sustitución de unidades en caliente |

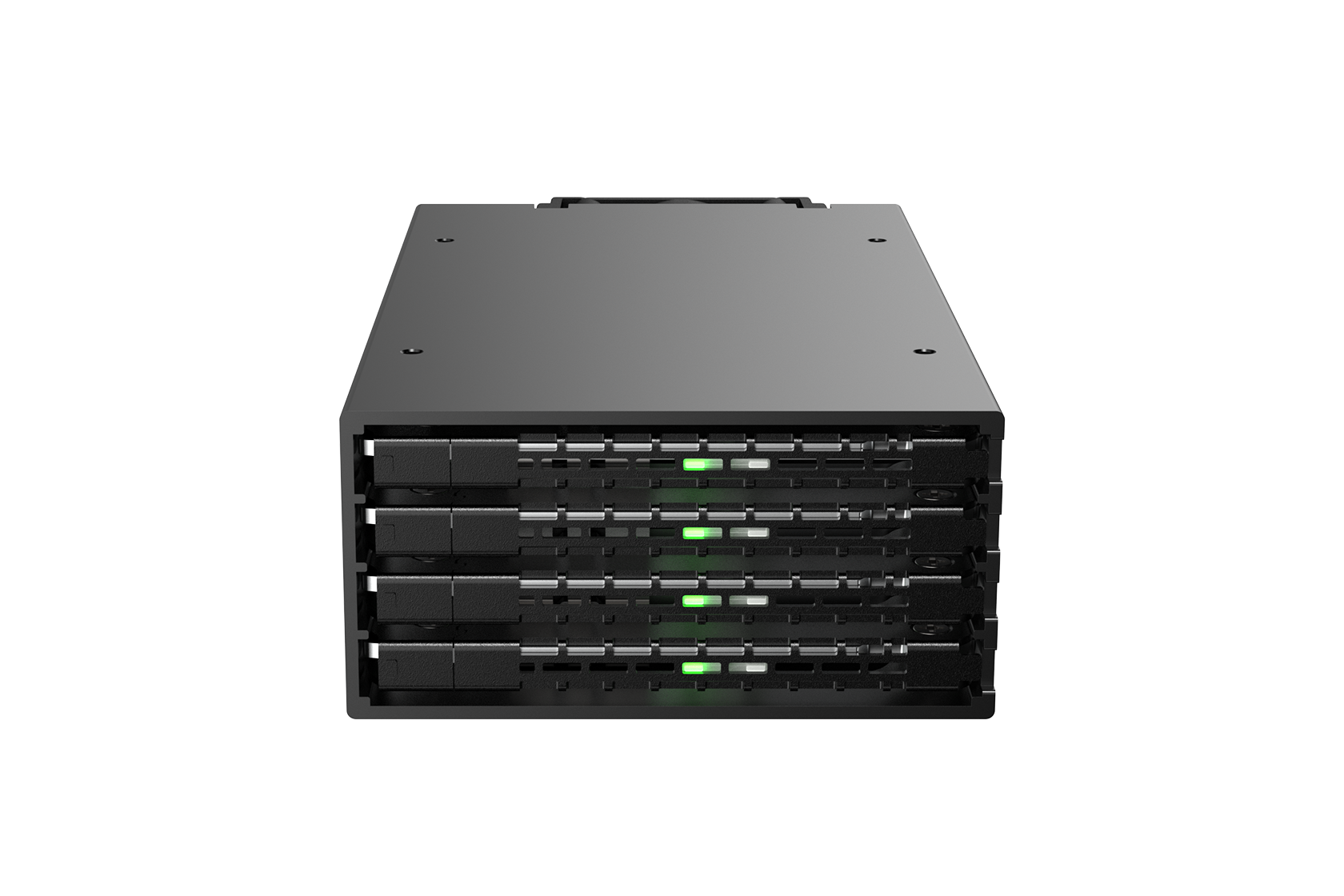

| • | Indicación de estado mediante LED en el panel frontal |
| • | Compatibilidad con LED ámbar definido por el host |

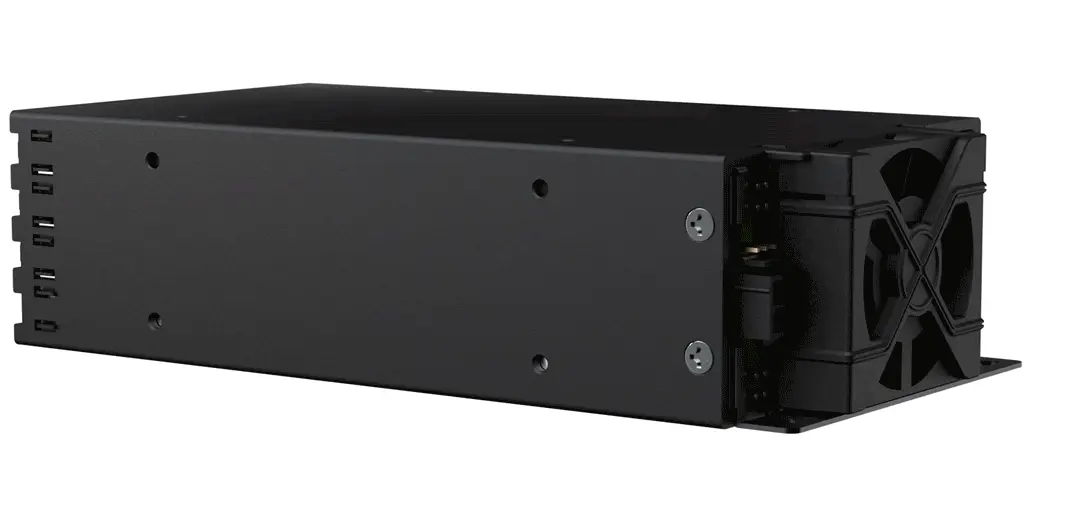

| • | Ventiladores extraíbles de 40 x 40 x 20 mm en un módulo de ventilador extraíble sin herramientas |
| • | Construcción robusta totalmente metálica |
| • | Diseño de puesta a tierra EMI orientado a entornos empresariales |

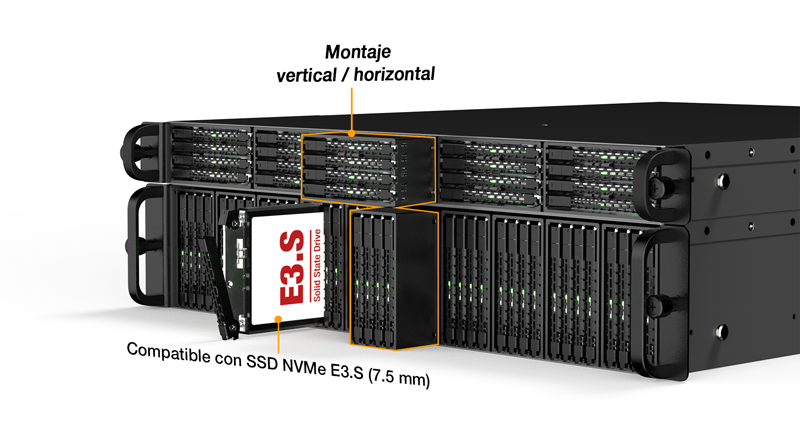

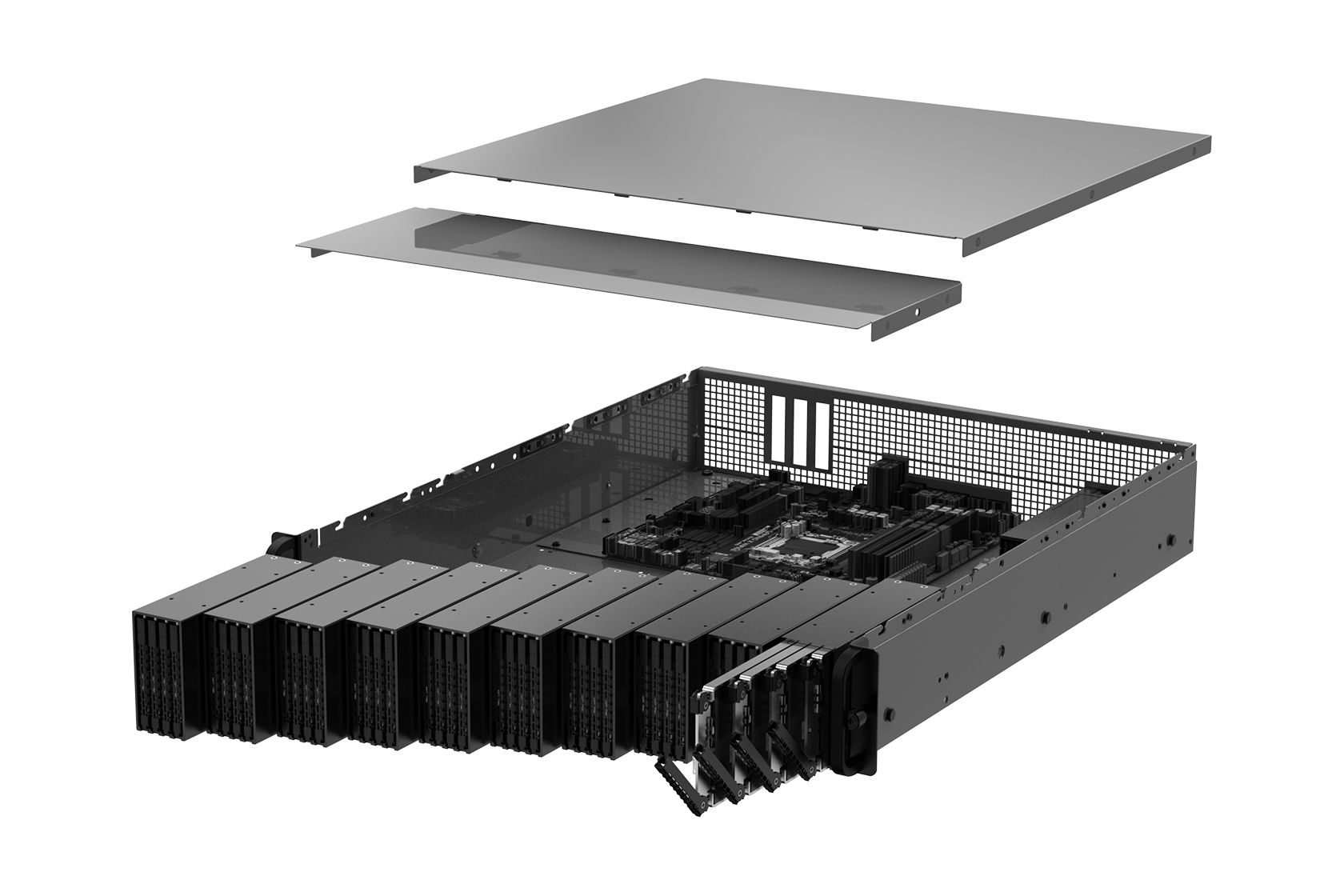

| • | Admite una implementación escalable de múltiples módulos en plataformas de montaje en rack de 1U y 2U |
| • | Diseñado para computación periférica, sistemas embebidos, infraestructura de IA y plataformas de almacenamiento EDSFF de próxima generación |
| • | Concepto de producto para el futuro desarrollo de almacenamiento EDSFF PCIe Gen5 de alta densidad |
| Número de modelo： | CP166 |
| Color： | Negro |
| Tamaño de unidad compatible： | SSD E3.S de 7,5 mm |
| Tipo de unidad compatible： | SSD E3.S |
| Número de unidades： | 4 |
| Bahía de unidad： | Espacio parcial en el chasis para montaje en rack |
| Interfaz host： | 2 x MCIO 8i (SFF-TA-1016 8i) |
| Alimentación： | 1 x ATX 4 pin |
| Tasa de transferencia： | PCIe 5.0 x4 hasta 128 Gbit/s (según la velocidad del SSD) |
| Indicación LED de actividad de la unidad： | LED verde: alimentación de la unidad: verde fijo, acceso a la unidad: verde intermitente LED naranja: función definida por el host LED apagado: bahía de unidad vacía |
| Refrigeración de la unidad： | 1 x ventilador de 40 x 40 x 20 mm |
| Hot Plug： | Sí |
| Estructura / Material： | Metal completo |
| Contenido del paquete： | Dispositivo, manual de usuario, tapones de ID de unidad |
| Dimensiones del producto (An. x Al. x Pr.)： | 80 x 40 x 160 mm (TBD) |
| Peso neto del producto： | 1000g (TBD) |
