Muchos de los servidores y estaciones de trabajo que están actualmente en funcionamiento no se diseñaron inicialmente pensando en un almacenamiento NVMe accesible desde la parte frontal. Aunque pueden disponer de ranuras M.2 internas, a menudo carecen de facilidad de mantenimiento, capacidad de conexión en caliente o una arquitectura de bahías frontales escalable.
En lugar de sustituir toda la placa base o invertir en una nueva plataforma, puedes convertir las ranuras PCIe o las conexiones NVMe M.2 existentes en unidades de almacenamiento NVMe extraíbles y accesibles desde la parte frontal.
Aquí es donde entran en juego las tarjetas adaptadoras EXLink de ICY DOCK.
Transformar la arquitectura NVMe interna en una arquitectura NVMe extraíble

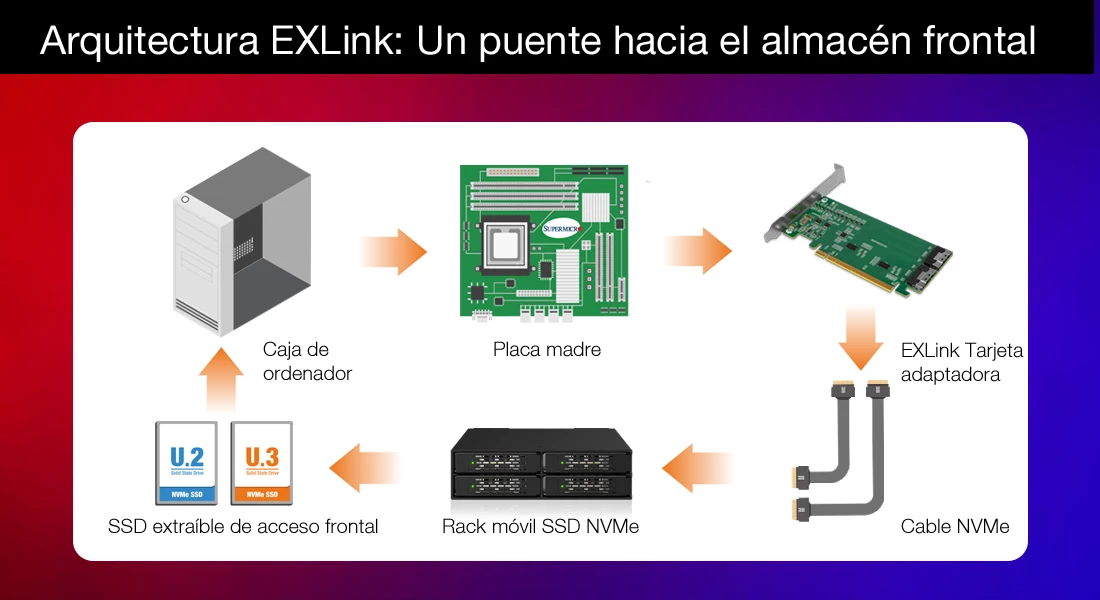

Las tarjetas adaptadoras EXLink están diseñadas para conectar las señales NVMe PCIe nativas a las carcasas de rack móviles extraíbles de ICY DOCK mediante conectividad SlimSAS o MCIO.
Esto permite a los integradores de sistemas :
- Convertir las ranuras NVMe M.2 internas en bahías NVMe accesibles desde la parte frontal
- Instalar unidades SSD NVMe U.2 / U.3 en bandejas extraíbles
- Mantener el rendimiento de PCIe Gen4 / Gen5
- Mejorar la facilidad de mantenimiento y el proceso de sustitución in situ
Ideal para sistemas existentes y plataformas heredadas
Esta solución es especialmente adecuada para :
- Sistemas sin compatibilidad nativa con placas base NVMe
- Plataformas que carecen de bahías NVMe accesibles desde la parte frontal
- PC industriales y estaciones de trabajo que requieren facilidad de mantenimiento in situ
- Entornos en los que es necesario minimizar el tiempo de inactividad
En lugar de rediseñar la arquitectura del sistema, los integradores pueden reutilizar los carriles PCIe existentes y habilitar la implementación de unidades NVMe extraíbles.
Productos EXLink y ejemplos de escenarios de implementación
Mediante el adaptador EXLink MB309A (de M.2 a SlimSAS), los integradores pueden convertir las señales PCIe M.2 internas en conexiones SlimSAS, que a su vez se conectan a los racks móviles U.2/U.3 de ICY DOCK para una instalación con acceso frontal.

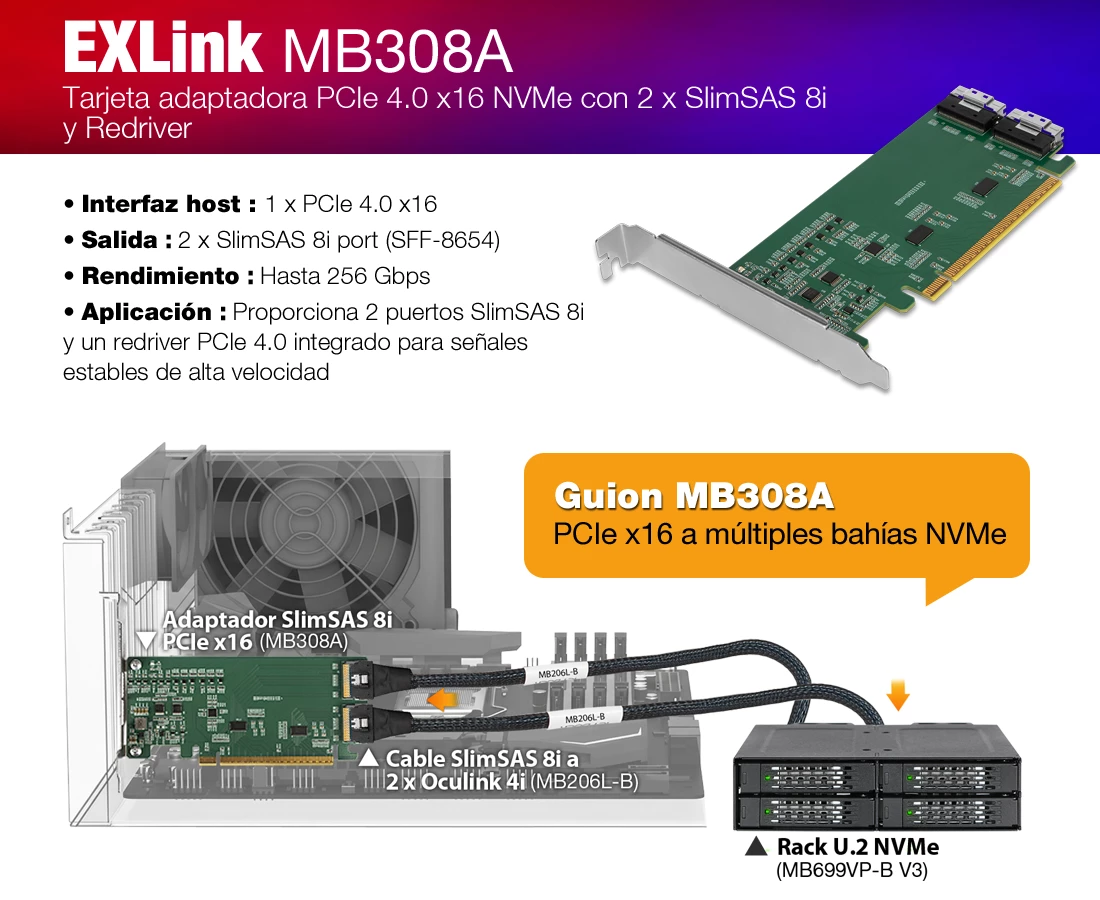

Con el EXLink MB308A, una ranura PCIe x16 (compatible con la bifurcación de la placa base) se puede dividir en varios enlaces NVMe x4, lo que permite configuraciones NVMe extraíbles de alta densidad.

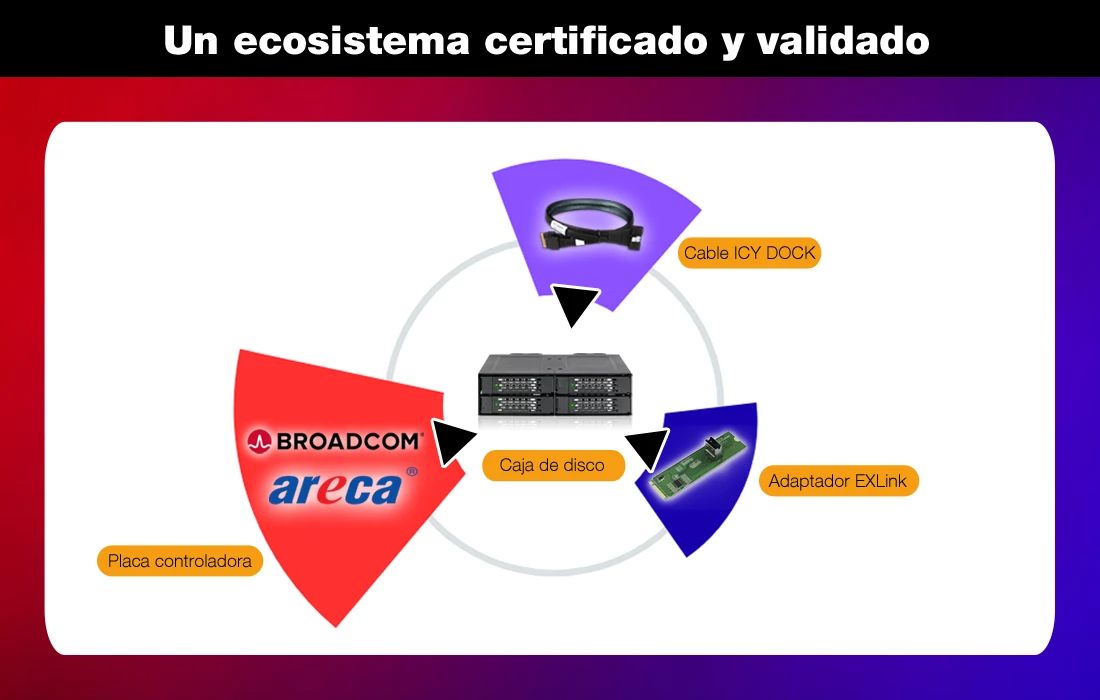

Un enfoque ecosistémico validado
ICY DOCK colabora estrechamente con los principales fabricantes de controladores de almacenamiento, como Broadcom y Areca. Se han probado y validado numerosos modelos de controladores y HBA para garantizar su compatibilidad con las carcasas NVMe de ICY DOCK.
En combinación con los siguientes productos de ICY DOCK :
- Cables NVMe (SlimSAS / MCIO)
- Racks móviles extraíbles y resistentes ToughArmor
- Bandejas NVMe U.2, U.3 y M.2
Las tarjetas EXLink forman parte de un ecosistema completo y validado para la implementación de NVMe.

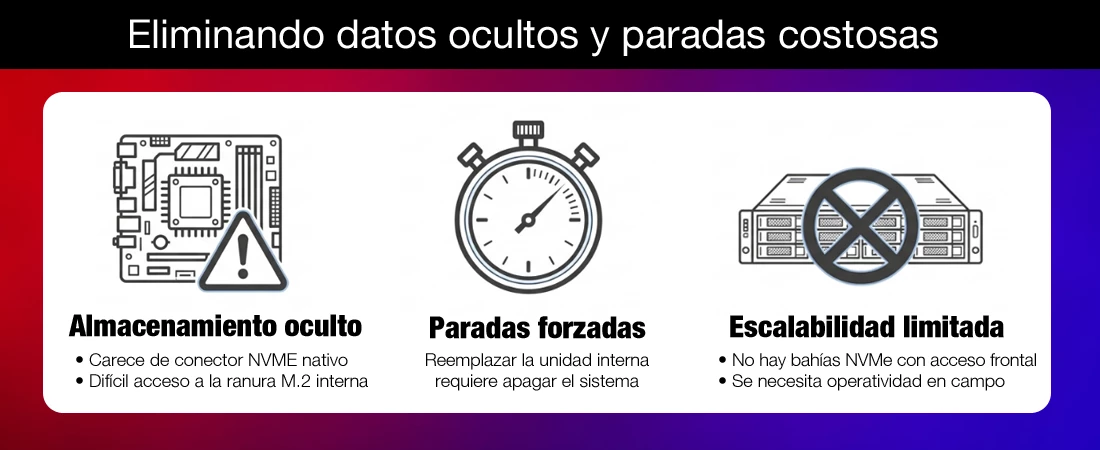

Por qué es importante el NVMe extraíble
El paso de un almacenamiento M.2 interno a una arquitectura NVMe extraíble ofrece ventajas operativas reales :
- Sustitución más rápida de los SSD sobre el terreno
- Reducción del tiempo de inactividad del sistema
- Flujos de trabajo de mantenimiento simplificados
- Diseño de almacenamiento escalable con acceso frontal
- Tendido de cables internos más ordenado
En entornos de estaciones de trabajo empresariales, industriales y profesionales, la facilidad de mantenimiento es tan importante como la velocidad pura.
Guía práctica para crear una solución NVMe extraíble
Para facilitar aún más la planificación del sistema, ICY DOCK ofrece una herramienta de selección de almacenamiento NVMe. Esta guía interactiva ayuda a identificar carcasas de unidades, cables y adaptadores compatibles en función del tipo de ranura NVMe y de los requisitos de instalación específicos de un sistema determinado. Diseñada tanto para integradores como para usuarios que montan sus propios equipos, la herramienta reduce la incertidumbre y facilita la creación de una solución de almacenamiento NVMe perfectamente adaptada y intercambiable.
