| ¿Qué FatCage RAID MB901SPR-B R1 es adecuado para usted? | |
| TAA | Cumplimiento de la Ley de Acuerdos Comerciales |
| UL | Certificación de normas de seguridad |
| UL94 | Inflamabilidad de los materiales plásticos |
| FCC | Inflamabilidad de los materiales plásticos |
| Temperatura Amplia | MIL-STD-810H - Método 501.7 & 502.7 |

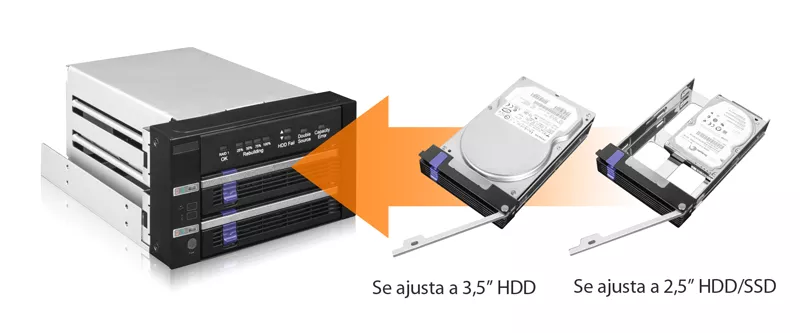

| • | Admiten 2 x 2.5" SSD/HDD o disco duro 3.5" |
| • | Admiten RAID 1 and JBOD modos |
| • | Se instala en cualquier bahía externa estándar para unidades de 2 x 5.25" |
| • | Admiten una velocidad de transferencia de datos de hasta 6 Gbps |
| • | Incorporado JMS562 hardware Conjunto de chips RAID |
| • | Indicators LED de estado RAID de facil lectura para alimentación de la unidad, acceso, fallo y proceso de reconstrucción RAID 1 |

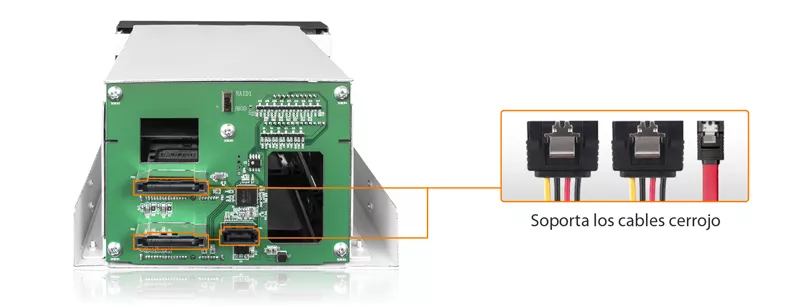

| • | Admiten SATA y cable de alimentación de 15 patillas con diseño de pestillos de bloqueo |

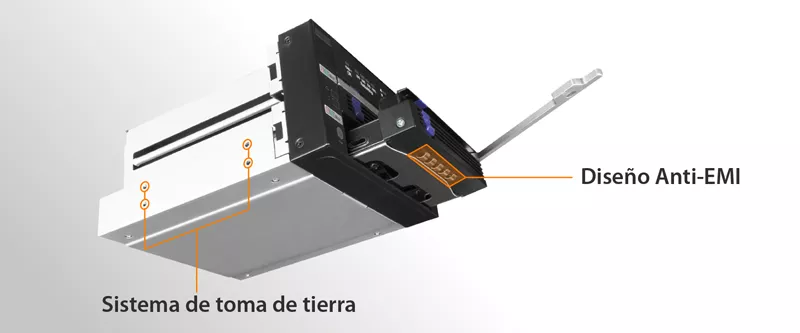

| • | Anti-Vibration Technology (AVT) – Reducir ruido y proteger contra ambiental perjucio |
| • | Tecnología de alimentación activa (TAA) – ahorra energía apagando el dispositivo cuando no hay ninguna unidad instalada |
| • | Industria-delantera 3 año garantia contra todo defecto |
| • | Asistencia gratuita de agentes de asistencia técnica con formación profesional en EE.UU |
| Numero de Modelo： | MB901SPR-B R1 |
| Color： | Negro + Plata |
| Apoya el tamaño del jugador： | 2 x 2.5”/3.5” SSD/HDD |
| Tipo de jugador compatible： | SATA |
| Número de lectores： | 2 |
| La altura máxima del jugador： | 2.5" HDD/SSD hasta 15mm de altura 3.5" HDD hasta 26.1mm de altura |
| Bahía de conducción： | 2 x exterior Bahía de Unidad 5.25" |
| Interfaz del host： | 1 x SATA 7pin |
| El consumo de energía： | 2 x 15pin SATA conector de alimentación |
| Tasa de transferencia： | Hasta 6G/bs. (Depender de disco duro correr) |
| Apoyando la capacidad de los discos duros： | Sin limitación |
| Enfriando los discos： | Metal calefaccion dispersion |
| Apoya el programa Hot-Swap ： | Si |
| Función RAID ： | RAID 1(Seguro) / JBOD |
| Controlador IC： | JMicron – JMS562 |
| Estructura / Material： | Metal con ABS plastico partial |
| Dimensión (A x A x L)： | 146.4 x 85.8 x 185.6 mm |
| Peso neto del producto： | 1,064.2g |
| Peso bruto del paquete： | 1,359.5g |
| Operación apoyada： | Windows 10, 8.1, 8, 7 and Vista |
| Indicador LED de estado de la RAID 1： | RAID 1 configuracion es normal : verde fijo RAID 1 Degradada : LED apagado |
| Reconstrucción del indicador LED de progrès： | Divide el progreso en cuatro etapas: Verde intermitente |
| Fallo de la unidad de disco duro Indicador LED： | HDD fallar : rojo sólido en la ranura correspondiente Doble fuente : rojo fijo en ambas ranuras del dispositivo Capacidad error : rojo fijo en la ranura del dispositivo que tiene una unidad de menor capacidad |
| Indicador LED de doble fuente： | Doble fuente : rojo fijo |
| Indicador LED de error de capacidad： | Capacidad error : rojo fijo |
| Indicación LED de la actividad del lector： | Vacia bahia : LED apagado Potencia de accionamiento : verde intermitente HDD fallar : rojo sólido HDD acceso : verde intermitente |
| Contenido del paquete： | Dispositivo, Manual del usuario ,Tornillos |
| Tasa de inserción del conector SATA： | 10,000 |
| Humedad： | 5%~65% RH |
| La temperatura de funcionamiento： | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento： | -35°C a 70°C (-31°F a 158°F) |
| Cumplimiento： | CE, RoHS, REACH |
| Garantía： | 3 años |
Bandeja de unidad compatible (Caddy):
Productos relacionados:
Serie de productos relacionados:
Enlaces rápidos:
P: ¿El MB901SPR-B R1 es compatible con la nueva Función de Desactivación de Energía SATA 3.3 (PWDIS)?
R: El MB901SPR-B R1 no soporta la función SATA 3.3 PWDIS. Si instala el SATA HDD/SSD con PWDIS en el MB901SPR-B R1 , la unidad no girará y el sistema no detectará la unidad. Consulte la siguiente lista para conocer las unidades SATA HDD/SSD con la función PWDIS.
Aunque recomendamos evitar el uso de la unidad SATA HDD/SSD con PWDIS, puede utilizar los métodos que se indican a continuación para desactivar físicamente la función PWDIS si ya ha adquirido la unidad:
Método 1 – Usando el adaptador Molex a SATA o el cable para desconectar la alimentación al Pin 3 del conector de alimentación SATA.
 |
 |
|
| Adaptador de Molex a SATA | Cable de Molex a SATA |
Método 2 – Colocando cinta Kapton en el Pin 1-3 del conector de alimentación SATA para aislar la alimentación de 3,3V, como se muestra a continuación.
 |
 |
Por favor contacte tech@icydock.fr si el problema persiste.
P: ¿Qué es RAID y cuáles son los diferentes modos?
R: Nota: No todas las cajas de ICY DOCK soportan cada uno de los modos RAID descritos a continuación. Para obtener más información sobre los modos RAID que admite tu caja, consulta el manual o la página del producto de icydock.com..
RAID (Redundant Array of Independent Disks) es una tecnología de disco virtual que combina múltiples discos físicos en una sola unidad. El RAID puede crear redundancia, mejorar el rendimiento o hacer ambas cosas.
El RAID no debe considerarse un sustituto de la copia de seguridad de sus datos. Si los datos críticos se transfieren a una matriz RAID, se debe hacer una copia de seguridad en otro disco físico o conjunto de discos lógicos.
Los siguientes términos se utilizan normalmente en relación con RAID:
• Dividir: Los datos se reparten en múltiples discos.
• Espejo: Los datos se reflejan en múltiples discos.
• Paridad: También llamada suma de control. La paridad es un valor calculado que se utiliza para reconstruir matemáticamente los datos.
Hay diferentes niveles de RAID para diferentes requisitos de aplicación.
Vea la siguiente tabla para la lista de modos RAID que ofrecen algunos productos de ICY DOCK:
| MODO RAID | Descripción | Operación | Ventajas | Desventajas | Recuperaciones |
|---|---|---|---|---|---|
| RAID 0 | Discos rayados | Los datos se distribuyen uniformemente entre dos o más discos. | De gran tamaño y a la mayor velocidad. | No hay redundancia. | Si una o más¡s unidades fallan, se produce un fallo en la red. |
| RAID 1 | Discos espejo | Dos unidades contienen datos idénticos. | Un solo fallo de la unidad no resultará en la pérdida de datos. | La velocidad y el tamaño están limitados por la unidad más lenta y pequeña. | Solamente se necesita un disco para la recuperación. |
| JBOD | Solo un montan de discos | El sistema operativo puede acceder a cualquier número de unidades de forma independiente. | Se pueden emplear los modos RAID de software. | El RAID de hardware puede tener un mejor rendimiento. | N/A |
| BIG | Superposición o concatenación | Los datos se escriben en una unidad hasta que se llena, y luego en las siguientes unidades hasta que se llena.. | Crea una mesa muy grande y sencilla. | No hay redundancia. | N/A |
P: ¿Cómo puedo reconstruir mi matriz RAID 1?
R:
1.Determine qué unidad está operativa utilizando el software de supervisión RAID (si está disponible) o pruebe cada unidad individualmente en una carcasa de disco duro diferente o conectando cada unidad directamente al puerto SATA de una computadora.
2.Reemplaza el disco fallido por un disco duro idéntico.
3.La matriz se reconstruirá por su¬ misma y será accesible durante el proceso de reconstrucción.
Nota 1: Para utilizar un disco usado, recomendamos utilizar el comando DiskPart de Windows para limpiar y formatear el disco duro usado antes de iniciar la reconstrucción.
Nota 2: Antes de empezar el proceso de reconstrucción, asegúrese de que la unidad de repuesto no contenga una tabla RAID anterior.
P: Todo está conectado, pero nada funciona. ¿Qué debo hacer?
R:
Cuando se soluciona un problema en un disco duro, se pueden realizar unas cuantas pruebas rápidas para eliminar los posibles problemas. Puedes hacer una prueba para asegurarte de que los siguientes componentes funcionan correctamente y no son la fuente del problema:
• Cables (USB, SATA, SAS, Mini-SAS, etc)
• Discos duros / SSD (unidad M.2,disco duro de 3.5'', unidad de estado salido, etc)
• Carcasa de la unidad de disco duro (convertidor, bastidor móvil, jaula y carcasa externa)
Para probar los componentes de su instalación, intente lo siguiente:
• Conecte el disco duro directamente al sistema o emplee el disco duro en otro recinto para ver si el problema es con el disco duro.
• Emplee los cables, los discos duros y la caja del disco duro en otro caso para ver si el problema es con los componentes o la configuración.
• Utilice un cable, un disco duro y una caja de disco duro diferentes en su instalación para ver si el problema persiste. Lo ideal será que probara un componente que sabe que funciona en una configuración diferente.
Cuando pruebe el disco duro y la caja del disco duro, se recomienda hacer lo siguiente:
•Para comprobar Gestión de discos, presione el botón de Windows Tecla + R, escriba diskmgmt.msc, y presiona Entra. Verifica si tu disco duro está en la lista.
• Si el disco duro está listado con sin asignar , el lector debe ser reformateado. Haga clic con el botón derecho del ratón en sin asignar y haga clic en Nuevo volumen único. Siga las instrucciones de la pantalla para completar el reformateo.
Nota: Al formatear un disco duro se borran todos los datos que contiene. Asegúrate de hacer una copia de seguridad de todos tus datos antes de reformatear la unidad.
• Si el disco duro está listado como bueno pero no tiene una letra de unidad, por ejemplo, C:, clic derecho bueno y haga clic en Cambiar las unidades letra y camino. Haga clic en Añade, asignar una letra de unidad, y hacer clic OK.
Nota: Un disco duro formateado no aparecerá en Computadora o Mi ordenador hasta que se le asigne una letra de unidad.
Para ayuda adicional en la configuración del altavoz ICY DOCK RAID, por favor Contactanos por email.
P: ¿Puedo extraer cualquier disco duro de la matriz RAID MB901SPR-B R1, colocarlo en un duplicador de unidades para copiar datos y, a continuación, devolver el disco duro a la matriz RAID MB901SPR-B R1 para seguir utilizándolo ?
R: Cualquier matriz RAID creada mediante MB901SPR-B R1 lleva una tabla RAID única, lo que permite al chipset RAID MB901SPR-B R1 reconocer la información de la matriz RAID en el disco duro. Esto es crucial para la coincidencia de datos y la reconstrucción RAID en caso de fallo del disco duro o corrupción de datos. Si se extrae un disco duro de la matriz RAID y se copian datos en él mediante un duplicador de unidades, se puede dañar la tabla RAID de esa unidad. Esto puede provocar errores de lectura o un fallo en el proceso de reconstrucción del RAID, ya que es posible que el chipset RAID deje de reconocerlo. Por ello, desaconsejamos encarecidamente retirar discos duros de la matriz RAID del MB901SPR-B R1 para tales fines y también recomendamos no utilizar el MB901SPR-B R1 como duplicador de unidades.
