| Certificaciones opcionales disponibles para ExpressSlot Core MB305M4P-B | |
| TAA | Cumplimiento de la Ley de Acuerdos Comerciales |
| UL | Certificación de normas de seguridad |
| UL94 | Inflamabilidad de los materiales plásticos |
| FCC | Cumplimiento de la Comisión Federal de Comunicaciones |
| Temperatura Amplia | MIL-STD-810H - Método 501.7 y 502.7 |
| • |
Admite velocidades de transferencia PCIe 4.0 x4 de hasta 64 Gbit/s
|
| • |
Admite 1 SSD NVMe PCIe M.2 (30-80 mm de longitud) en formatos 2230, 2242, 2260 y 2280 |
| • |

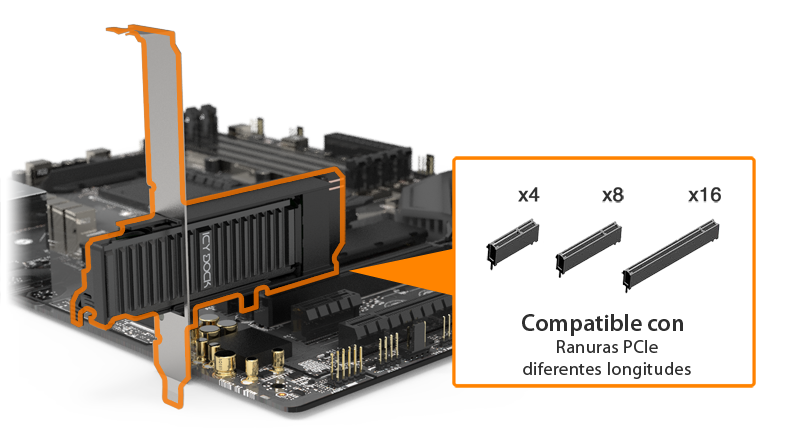

Interfaz PCIe 4.0 x4, también compatible con ranuras x8 y x16
|
| • |
Instalar en una ranura de expansión PCIe de altura completa o media altura de ancho único
|
| • |
Bandeja SSD NVMe M.2 extraíble sin herramientas para un mantenimiento rápido y sencillo de la SSD
|
| • |
Botón de liberación rápida para una rápida extracción e instalación de la bandeja SSD
|
| • |
Cubierta de disipador de calor de aluminio y almohadilla térmica incluidas para una disipación de calor óptima
|
| • |
Active Power Technology (APT) para ahorrar energía cuando el dispositivo no está en uso
|
| • |
La interfaz PCIe de alta velocidad reduce el espacio y proporciona energía y transferencia de datos.
|
| • |

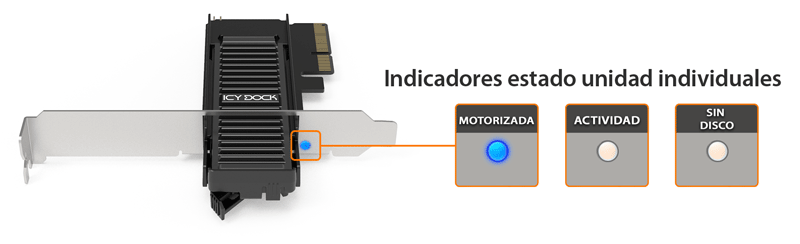

Indicador LED de actividad de la unidad para monitorear el estado del SSD
|
| • |

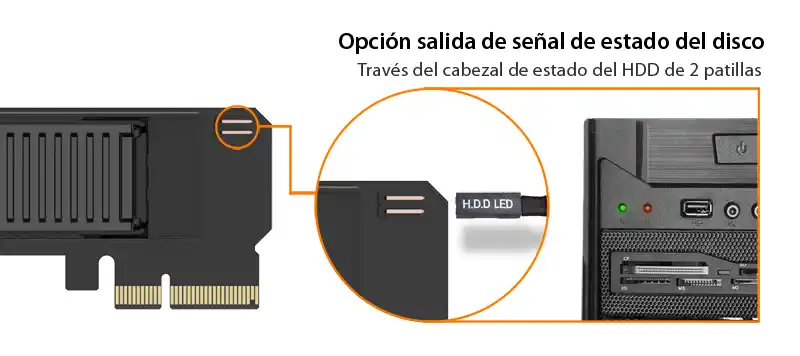

La salida de señal de actividad del disco duro opcional le permite transferir la señal de actividad del disco a la carcasa de la computadora
|
| • |
Garantía de 3 años líder en la industria para proteger su inversión
|
| • |
Soporte gratuito de nuestro equipo técnico altamente calificado con sede en EE. UU.
|
| Número de modelo: | MB305M4P-B |
| Color : | Negro |
| Tamaño de la unidad compatible : | M / B + M llave SSD NVMe PCIe M.2 2230/2242/2260/2280 |
| Tipo de unidad compatible : | SSD NVMe PCIe 3.0/4.0 M.2 |
| Número de unidades : | 1 |
| Bahía de la unidad : | 1 x ranura de expansión PCIe 3.0 o 4.0 x4/x8/x16 |
| Interfaz de host : | PCIe 4.0 x4 |
| Alimentación: | Via PCIe |
| Tasa de transferencia: | Hasta 64 Gbps (dependiendo de la velocidad del disco duro) |
| Soporta capacidad SSD: | Sin limitaciones |
| Refrigeración de la unidad : | Dispersión de calor metálico con refrigeración pasiva. |
| Estructura/Material: | Soporte/cubierta de E/S de metal con PCBA y blindaje de plástico |
| Dimensión del producto (L x H x D): | (A DETERMINAR) |
| Peso neto del producto : | (A DETERMINAR) |
| Peso bruto del paquete: | (A DETERMINAR) |
| Indicación LED de actividad de la unidad : | Alimentación del dispositivo: verde fijo Actividad del dispositivo: verde intermitente En blanco: LED apagado |
| Contenido del paquete : | Dispositivo, manual de usuario, almohadillas térmicas, clips de montaje para SSD M.2, tornillos |
| Tasa de inserción del conector : | 5,000 |
| Humedad: | 5%~65% RH |
| Temperatura de funcionamiento : | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento : | -35°C a 70°C (-31°F a 158°F) |
| Cumplimiento : | CE, RoHS, REACH |
| Garantizar: | 3 |
Productos asociados:
Série de produits associés:
Enlace rápido:
Q: El sistema no detecta la unidad SSD M.2 que he instalado en la carcasa ICY DOCK. ¿Qué debo hacer?
A: Dado que la unidad SSD M.2 no está diseñada para ser intercambiada en caliente, le recomendamos encarecidamente que apague el dispositivo/sistema antes de insertar o extraer una unidad SSD M.2. Si el sistema sigue sin poder detectar la unidad, siga los pasos que se indican a continuación para buscar manualmente nuevo hardware. :
Windows 11 / Windows 10 / Windows 8 –En el cuadro de búsqueda de la barra de tareas, introduzca Gestor de dispositivos, y haga clic sobre él en el menú. Una vez que aparezca la ventana del Administrador de dispositivos, haga clic con el botón derecho del ratón en el icono reproductor de discos, y haga clic en búsqueda de cambios materiales.
Windows 7 – Haga clic con el botón derecho del ratón en icono de ordenador en el escritorio, seleccione propiedades, haga clic en administrador de dispositivos, haga clic con el botón derecho del ratón en icono de unidad de disco y, a continuación, haga clic en búsqueda de cambios materiales.
Q: ¿Es compatible la carcasa ICY DOCK NVMe con el estándar PCIe 4.0? ?
A: Sí, todas las carcasas ICY DOCK NVMe son compatibles con el estándar PCIe 4.0x4, con velocidades de transferencia de hasta 64 Gbit/s..
Q: Tengo problemas para cerrar la tapa de la bandeja de la unidad y no puedo meter la bandeja de la unidad hasta el fondo en la carcasa de la unidad después de colocar el SSD M.2 en la bandeja de la unidad.
A: Asegúrese de bloquear la SSD M.2 con el bloqueo M.2 ajustable. La tapa de la bandeja no se cerrará correctamente si el cierre M.2 no está completamente asegurado. Si tiene dificultades para asegurar el bloqueo M.2 o para cerrar la tapa, es posible que la SSD M.2 que está utilizando no cumpla con el grosor estándar de las SSD M.2, que es inferior a 1,5 mm de altura en cada lado con una altura total no superior a 3,8 mm. El uso de la unidad SSD M.2 con un grosor no estándar provocará una tensión incorrecta en el cierre M.2 y en la tapa de la bandeja y dará lugar a una desalineación del conector M.2. Si tiene problemas para insertar la bandeja de la unidad en la carcasa, detenga la operación inmediatamente y compruebe el grosor de la unidad para asegurarse de que está dentro del grosor estándar de las SSD M.2: menos de 1,5 mm de altura en cada lado y menos de 3,8 mm de altura total.
Nota: Algunos SSD M.2 utilizan una pegatina metálica de disipación de calor que hace que el grosor de cada lado sea superior a 1,5 mm. Quitar la pegatina solucionará el problema, pero hazlo bajo tu propia responsabilidad (puede invalidar la garantía del SSD).
La carcasa ICY DOCK está diseñada para ser compatible con unidades SSD M.2 de grosor estándar. Le recomendamos encarecidamente que compruebe el grosor de la unidad antes de comprarla y que consulte la lista de SSD M.2 incompatibles que aparece a continuación para obtener más información. :
Las SSD NVMe M.2 son notoriamente incompatibles debido a la condición física con ICY DOCK:
Póngase en contacto con nosotros tech@icydock.fr si el problema persiste, para que podamos resolverlo lo antes posible.
Haga clic en aquí para indicar una SSD M.2 compatible/incompatible.
Q: Quiero ver el estado de la unidad desde el panel frontal de la carcasa del PC. ¿Qué debo hacer? ?
A: Hay uno o varios conectores de 2 pin en el panel frontal del producto. El estado de la unidad puede visualizarse desde el panel frontal tras conectar el cable de E/S frontal al conector de 2 patillas correspondiente del producto. Para obtener información detallada sobre los métodos de conexión, consulte el manual de usuario de la carcasa del PC.
| Estado de la unidad | Indicación LED |
| Alimentación | Luz fija |
| Acceso a la unidad | Luz intermitente |
Nota: el cable de E/S conectado a la caja/chasis del PC no se incluye en el embalaje del producto..
Q: Cuando instalo la tarjeta en mi sistema, éste se niega a arrancar o a acceder a la BIOS. ?
A: Compruebe si hay actualizaciones de la BIOS de la placa base del sistema. Después de actualizar la BIOS, es posible que el MB305M4P-B necesite varios reinicios para poder utilizarse. Siga las instrucciones de actualización del BIOS del fabricante de la placa base. Si el problema persiste después de la actualización del BIOS, por favor Contacto.
