Cables de accionamiento compatibles :
Modelos asociados:
| ¿Qué ToughArmor MB833 es adecuado para usted? | ||
| Modelo | MB833M2K-B | MB833M2K-B V2 |
| Conectores | 1 x MiniSAS HD 4i (SFF-8643) | 1 x SlimSAS 4i (SFF-8654) |
| Definición de pin | Patrimonio | SFF-9402 Rev 1.1 (Compatible con adaptadores HBA/RAID Tri-mode) |
| Adecuado para | Adaptadores HBA/RAID NVMe con brochado de herencia |

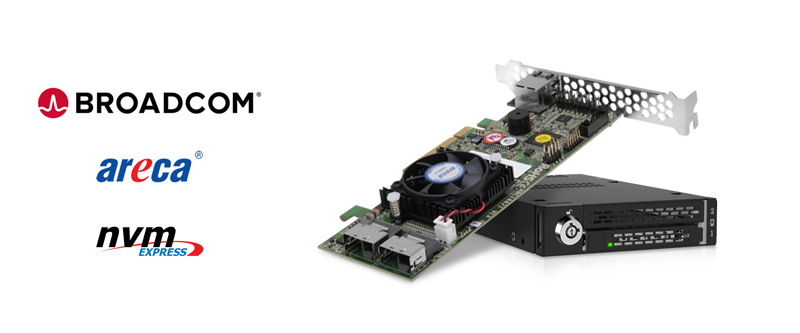

Tri-mode HBA/RAID adapteurs con SFF-9402 brochado |
| Certificaciones opcionales disponibles para ToughArmor MB833MK-B V2 | |
| TAA | Cumplimiento de la Ley de Acuerdos Comerciales |
| UL | Certificación de normas de seguridad |
| UL94 | Inflamabilidad de los materiales plásticos |
| FCC | Cumplimiento de la Comisión Federal de Comunicaciones |
| Amplio rango de temperatura | MIL-STD-810H - Método 501.7 & 502.7 |
| *IEC 60529 (IPX6) | Protección contra chorros de agua |
| *Test de vibración | MIL-STD-810H, Método 514.8, Procedimiento I (Resistencia a vibraciones) |
| *Choque funcional | MIL-STD-810H, Metodo 516.8- Procedimiento I (Protección contra golpes) |
| Serie | Número de modelo | Descripción del producto | Situación de las existencias |
| ExpressCage | MB741SPW-B | 1 x 2.5" SAS/SATA HDD/SSD (15mm) Móvil Rack con instalación sin herramientas & ToughCover | Fabricación bajo pedido |
| MB742SPW-B | 2 x 2.5" SAS/SATA HDD/SSD (9.5mm) Móvil Rack con instalación sin herramientas & ToughCover | Fabricación bajo pedido | |
| ToughArmor | MB092V4KW-B | 2 x U.2/U.3 NVMe SSD (7mm) PCIe 4.0 Móvil Rack con ToughCover (2 x SFF-8654 4i) | Fabricación bajo pedido |
| MB491SKL-1B | 1 x 2.5” SATA/SAS HDD/SSD (15mm) Móvil Rack con diseño de doble cierre& ToughCover | En stock | |
| MB492SKW-B | 2 x 2.5” SATA/SAS HDD/SSD (15mm) Móvil Rack con diseño de doble cierre & ToughCover | Fabricación bajo pedido | |
| MB601V4KW-B | 1 x U.2/U.3 NVMe SSD (15mm) PCIe 4.0 Móvil Rack con ToughCover (1 x SFF-8639) | Fabricación bajo pedido | |
| MB601M4KW-1B | 1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Móvil Rack con ToughCover (1 x SFF-8639) | Fabricación bajo pedido | |
| MB833M4KW-B | 1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Móvil Rack con ToughCover (1 x SFF-8643) | Fabricación bajo pedido | |
| MB833M4KW-B V2 | 1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Móvil Rack con ToughCover (1 x SFF-8654 4i) | Fabricación bajo pedido | |
| MB834M4KW-B | 2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Móvil Rack con ToughCover (2 x SFF-8643) | Fabricación bajo pedido | |
| MB834M4KW-B V2 | 2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 Móvil Rack con ToughCover (2 x SFF-8654 4i) | Fabricación bajo pedido | |
| MB991IKW-B | 1 x 2.5" SAS/SATA HDD/SSD (15mm)Móvil Rack con ToughCover | Fabricación bajo pedido | |
| MB991SKW-B | 1 x 2.5" SATA HDD/SSD (15mm) Móvil Rack con ToughCover | Fabricación bajo pedido | |
| MB992SKW-B | 2 x 2.5” SATA/SAS HDD/SSD (15mm) Móvil Rack con ToughCover | Fabricación bajo pedido | |
| MB992SKRW-B | 2 x 2.5” SATA HDD/SSD (9.5mm) RAID Móvil Rack con ToughCover (RAID 0/1/BIG/JBOD) | Fabricación bajo pedido | |
| MB993SKW-B | 3 x 2.5” SAS/SATA HDD/SSD (7mm) Móvil Rack con ToughCover | Fabricación bajo pedido |
| • | Compatible con 1 x SSD NVMe M.2 de todas las longitudes, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) y 110mm (22110) |
| • | El bloqueador de unidad ajustable mantiene todas las unidades de longitud de forma segura |

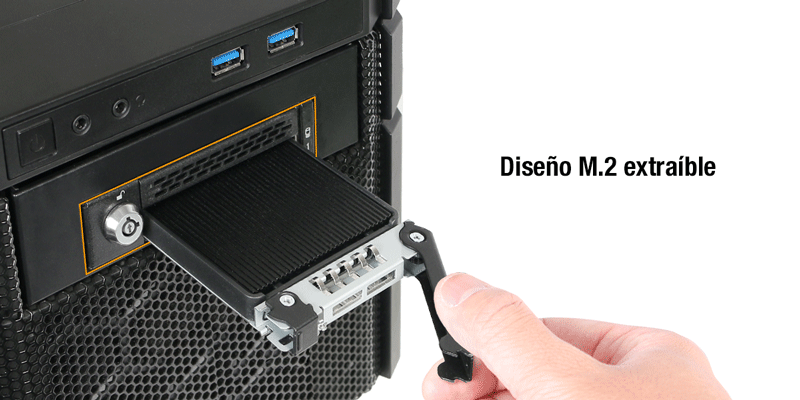

| • | Diseño de instalación de unidad sin herramientas para un fácil mantenimiento y actualización del sistema |

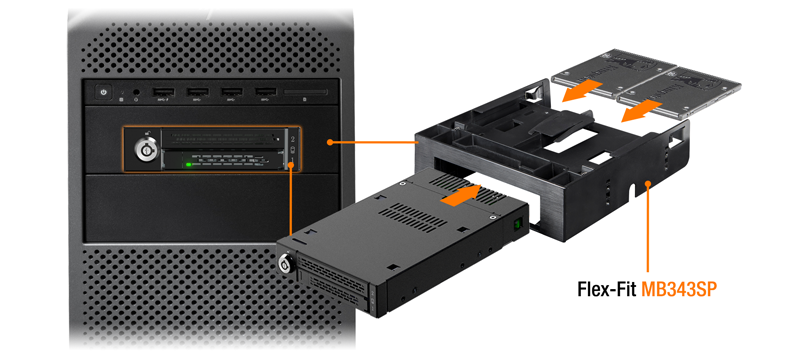

| • | Se instala en cualquier bahía de dispositivo externo estándar de 3.5" o bahía de disquete |
| • | Usa un SlimSAS 4i (SFF-8654) para conectar, requiere host NVMe |
| • | Soporta la especificación completa de ancho de banda NVMe de 64Gbps |

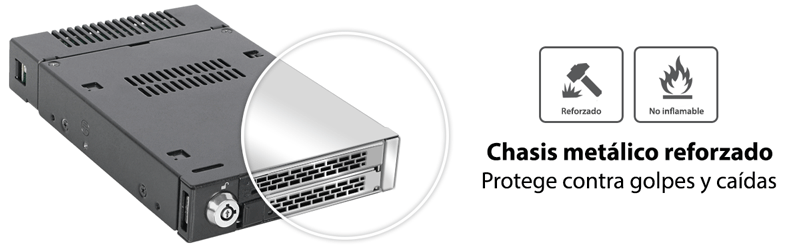

| • | Carcasa de metal robusta que cumple con los requisitos de inflamabilidad |

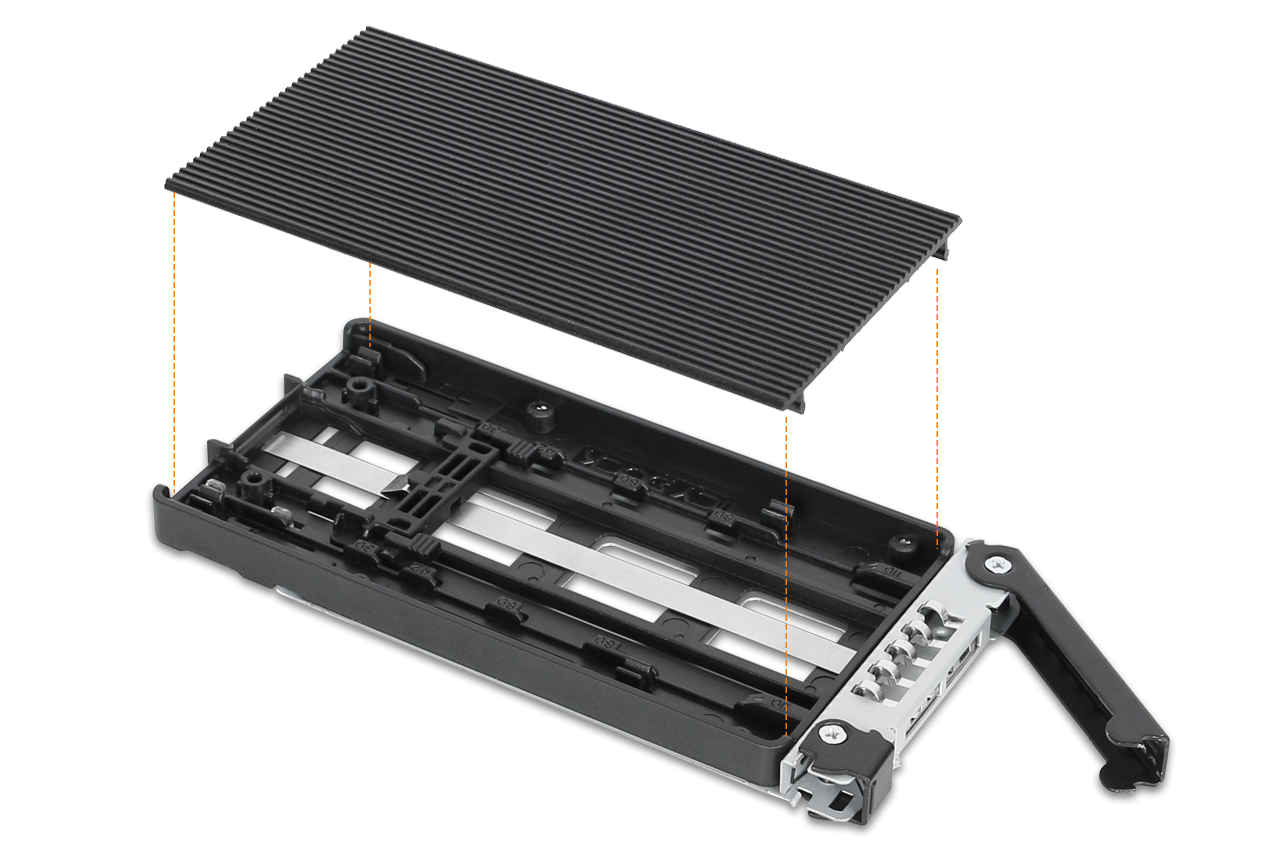

| • | Disipador de calor de alta eficiencia de gran tamaño integrado y ventilación amplia para un excelente enfriamiento pasivo |

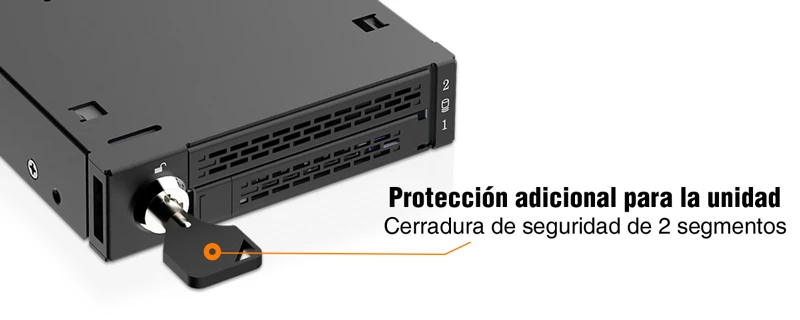

| • | Cerradura de llave de 2 segmentos para mayor seguridad física |
| • | El pestillo de la bandeja Eagle-hook mantiene la bandeja de forma segura dentro de la carcasa |
| • | Puesta a tierra EMI: protege los SSDs de daños eléctricos |
| • | Tecnología Anti-Vibración (AVT) reduce el ruido y protege contra daños ambientales |
| • | Tecnología de Energía Activa (APT) ahorra energía apagando el dispositivo cuando no hay una unidad instalada |
| • | Líder en la industria con 5 años de garantía limitada contra todos los defectos |
| • | Soporte gratuito de agentes de soporte técnico profesionalmente capacitados |
| • | Aprobado para su uso en sistemas certificados Tempest por clientes militares y gubernamentales |

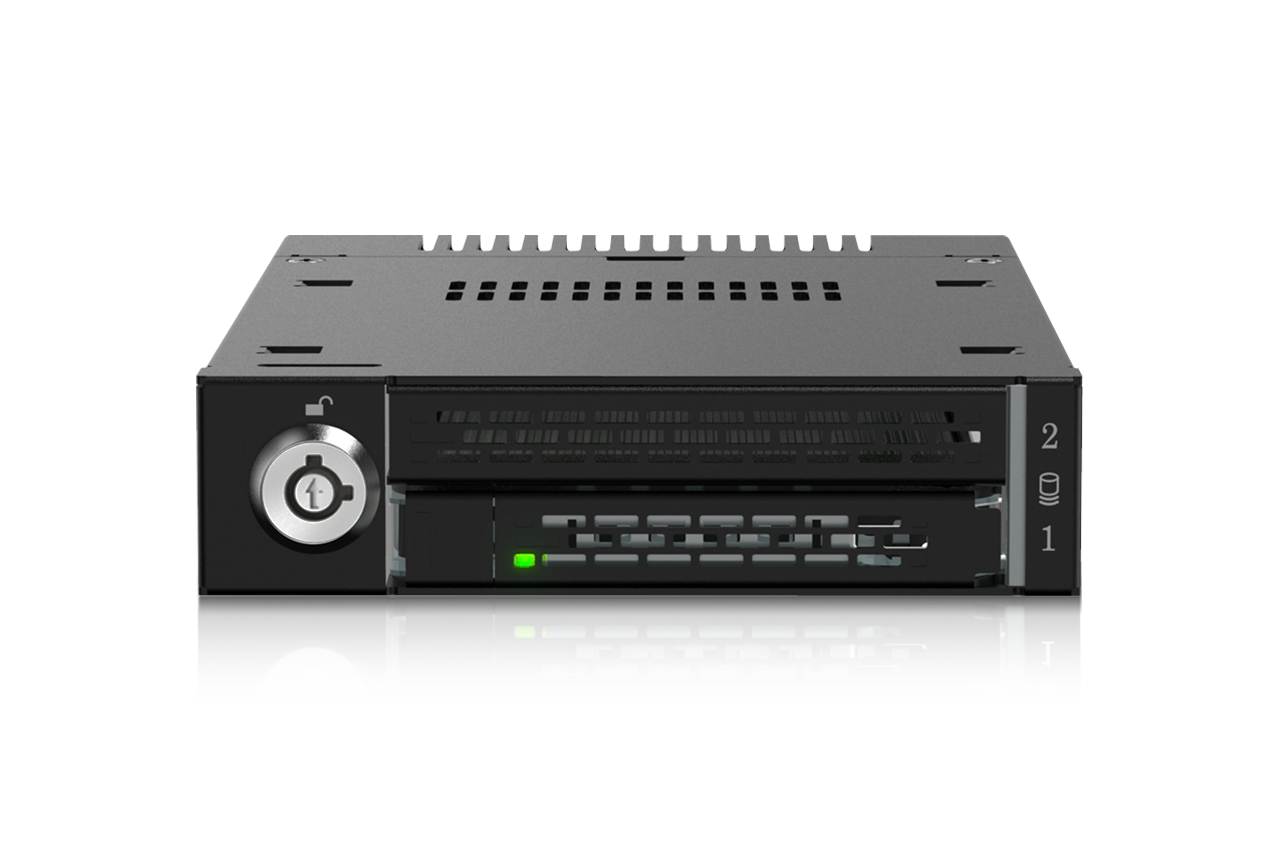

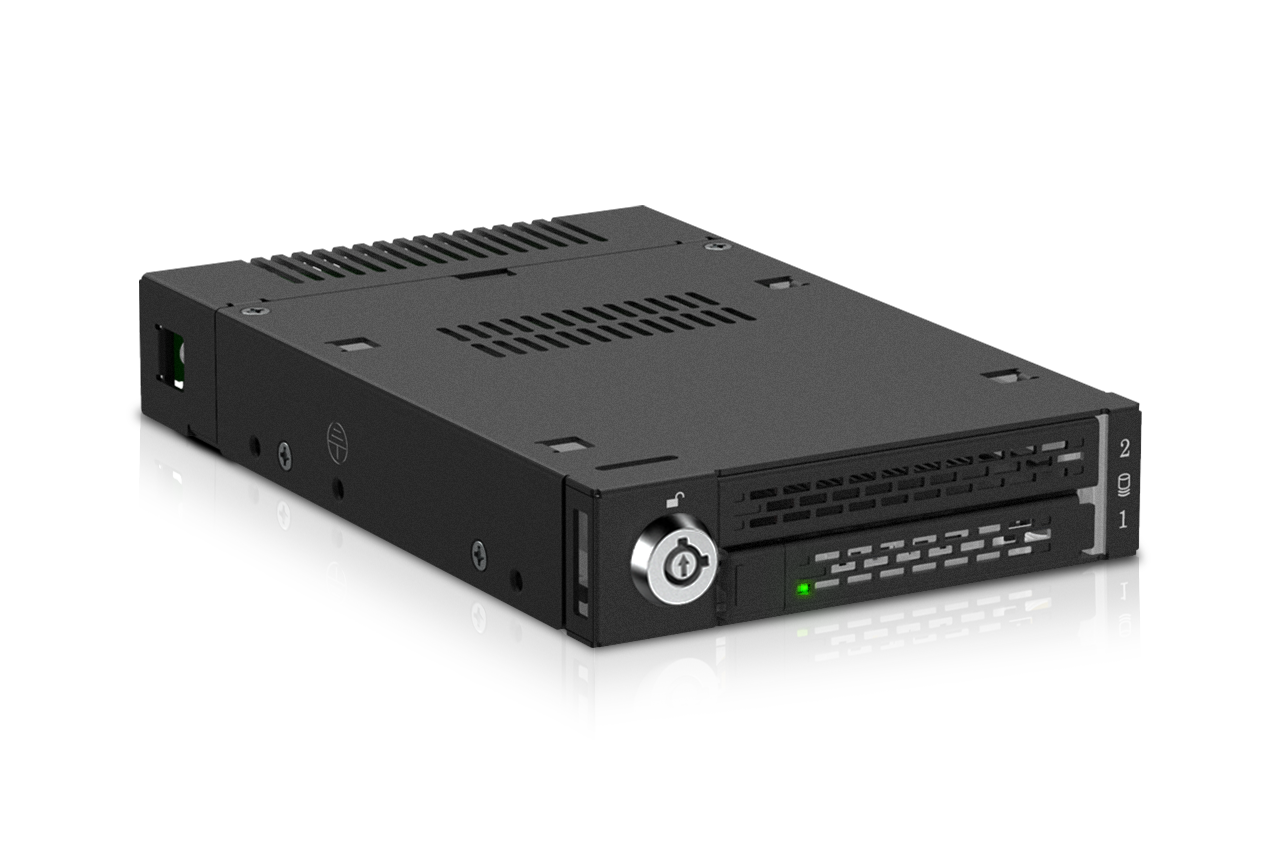

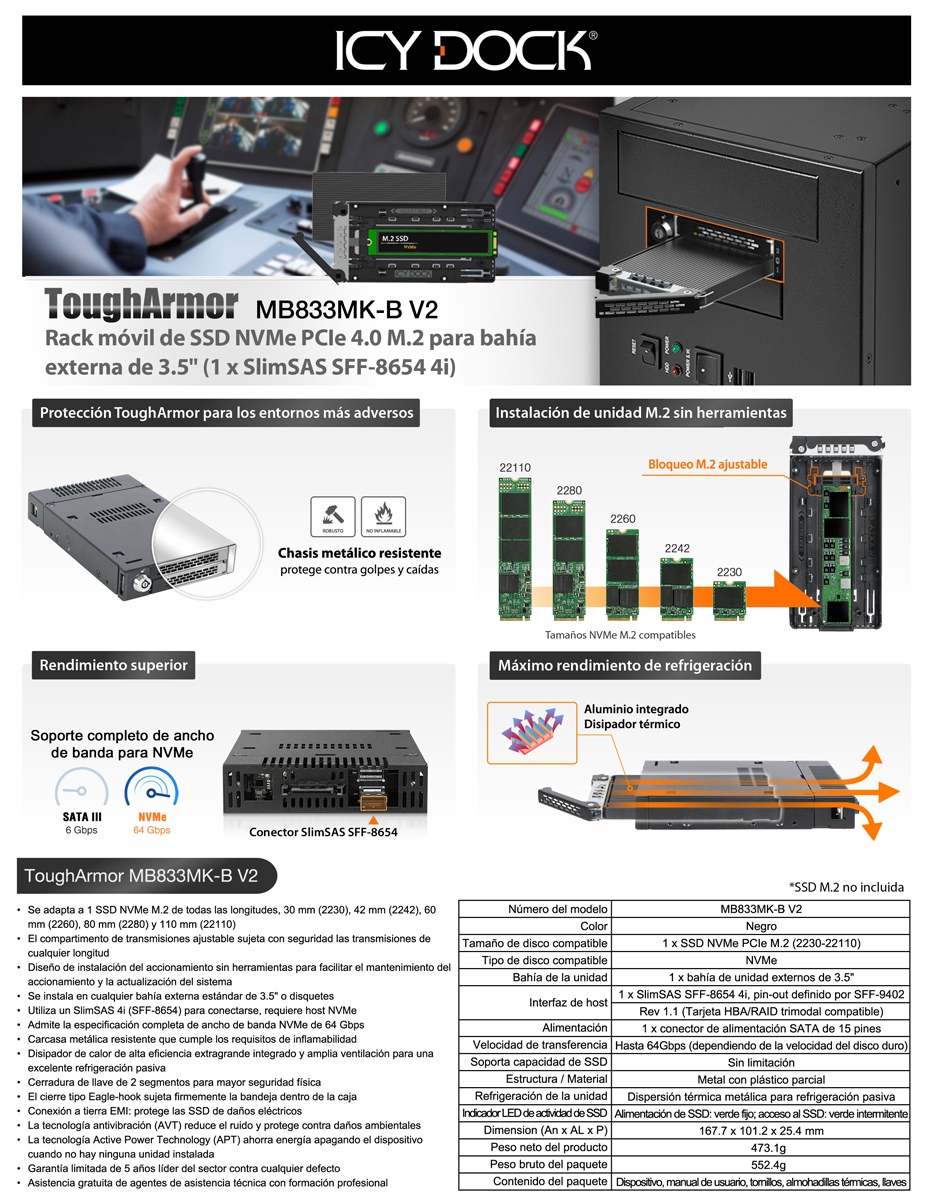

| Número del modelo： | MB833MK-B V2 |
| Color： | Negro |
| Tamaño de disco compatible： | 1 x M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110 |
| Tipo de disco compatible： | M.2 PCIe 3.0/4.0 NVMe SSD |
| Número de discos： | 1 |
| Bahía de la unidad： | 1 x external 3.5" device bay |

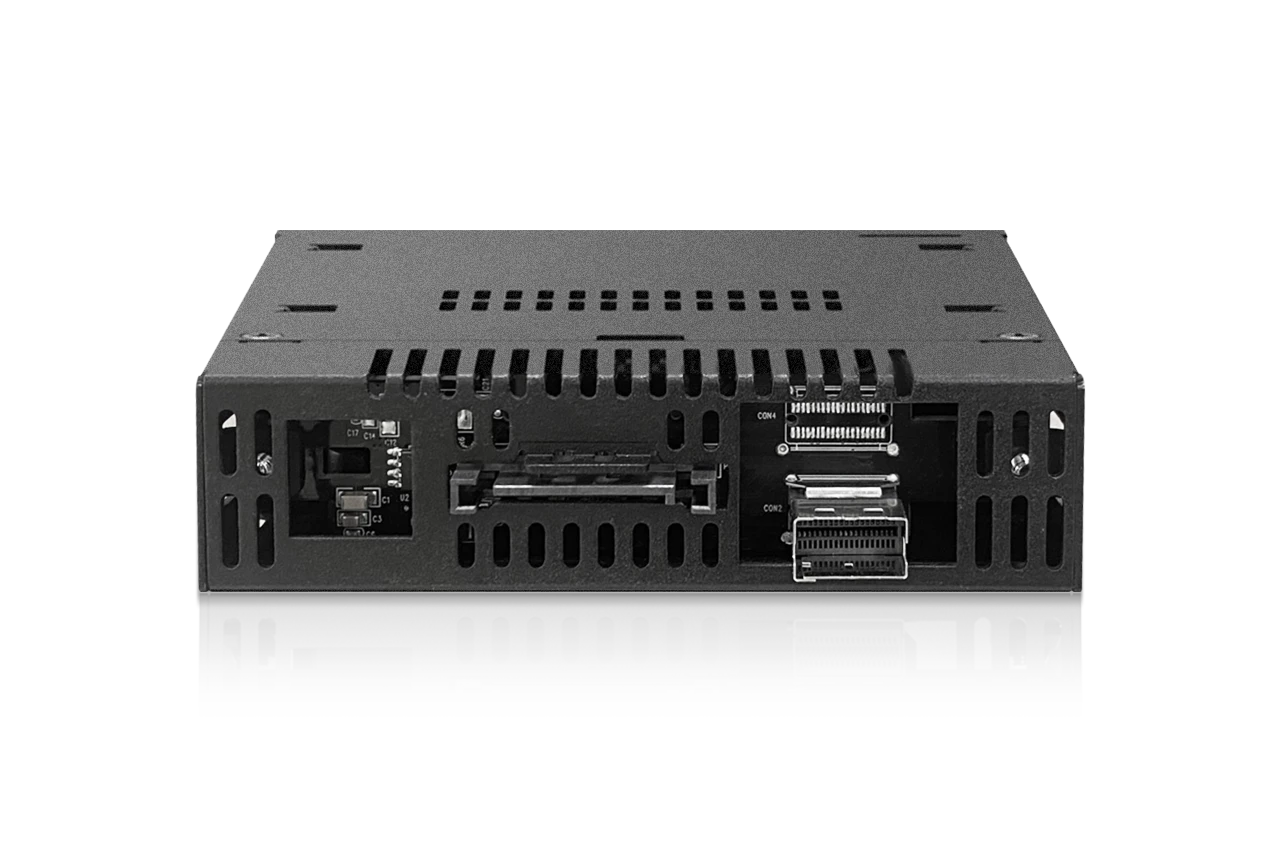

| Interfaz de host： | 1 x SlimSAS SFF-8654 4i, pin-out defined by SFF-9402 Rev 1.1 (Tri-mode HBA/RAID card compatible) |
| Entrada de alimentación： | 1 x 15pin SATA power connector |
| Velocidad de transferencia： | Up to 64Gbps (depending on hard drive speed) |
| Soporta capacidad de SSD： | No limitation |
| Refrigeración de la unidad： | Metal heat dispersion with thermal pad for passive cooling |
| Estructura / Material： | Metal with partial plastic |
| Seguridad de la unidad： | 2 segment key lock |
| Dimension (L x A x A) ： | 167.7 x 101.2 x 25.4 mm |
| Peso neto del producto： | 473.1g |
| Peso bruto del paquete： | 552.4g |

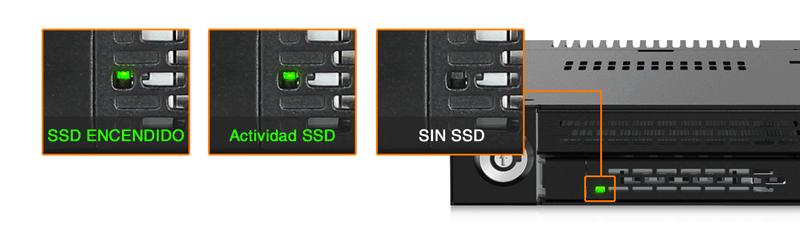

| Indicación del LED de actividad del disco： | Drive power: solid green; Drive access: flashing green |

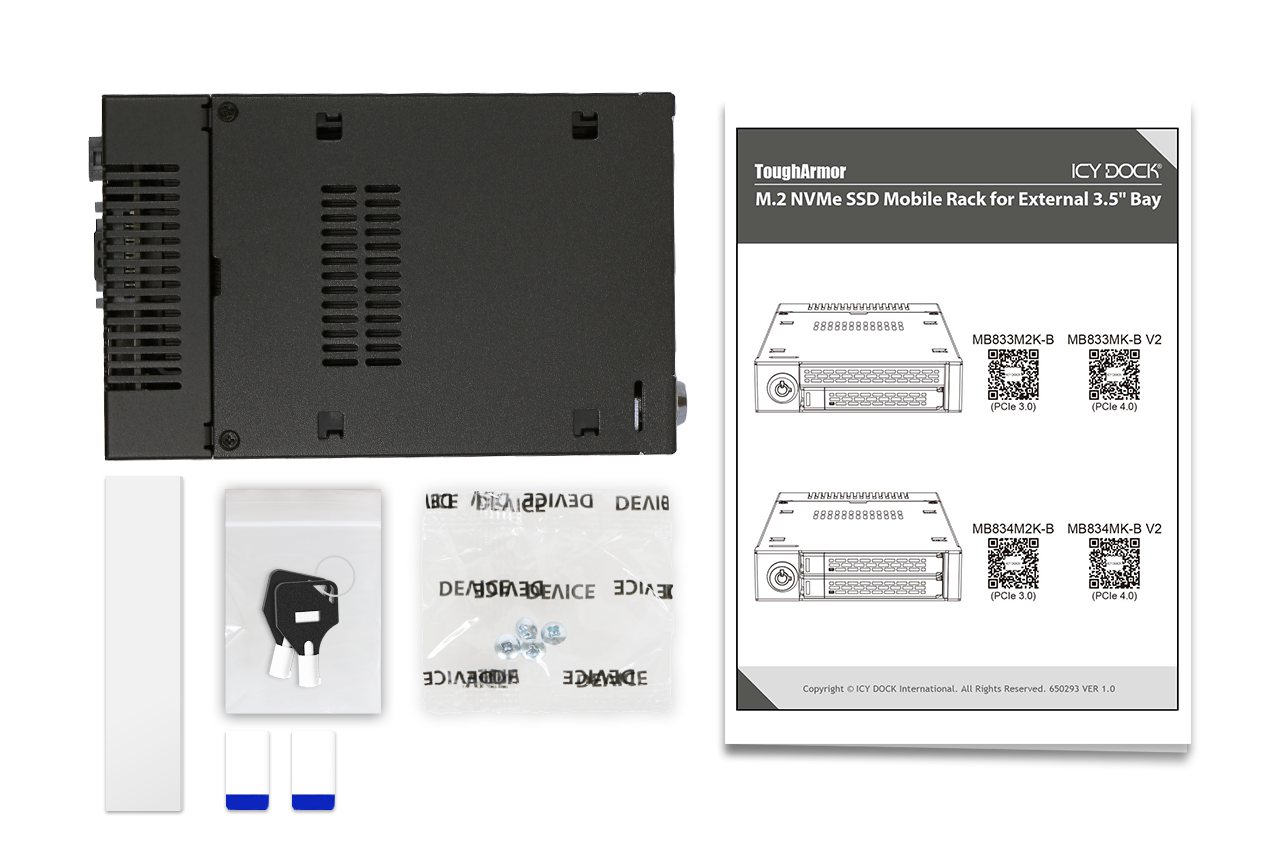

| Contenido del paquete： | Device, user manual, screws, thermal pads, keys |
| Tasa de inserción del conector M.2： | 5,000 |
| Humedad： | 5%~65% RH |
| Temperatura de funcionamiento： | 0°C a 60°C (32°F a 140°F) |
| Temperatura de almacenamiento： | -35°C a 70°C (-31°F a 158°F) |
| Conformidad： | CE, RoHS, REACH |
| Garantía： | 5 years limited warranty |
Bandeja de unidad compatible (Caddy):
Cable de reproductor compatible:
Productos relacionados:
Serie de productos relacionados:
Programa ToughArmor:
Enlaces rápidos:
P: ¿Puede recomendar una tarjeta complementaria compatible con MB833MK-B V2?
R: Para garantizar la compatibilidad con el MB833M2K-B, asegúrese de que el BIOS/UEFI de su tarjeta adicional o placa base admita la bifurcación PCIe cuando utilice una ranura PCIe 16x u 8x. Además, configure el divisor PCIe en la BIOS/UEFI con la configuración de x4, x4, x4, x4 para una ranura PCIe 16x o x4, x4 para una ranura PCIe 8x.
Haga clic en el siguiente icono para ver la compatibilidad de las placas base o tarjetas complementarias compatibles con el modo de bifurcación PCIe. Para obtener la mejor compatibilidad, recomendamos encarecidamente utilizar los cables recomendados o fabricados por el fabricante de la placa base o tarjeta complementaria.
Actualmente estamos en proceso de certificar nuestra carcasa NVMe con los principales fabricantes de tarjetas complementarias y placas base. Seguiremos actualizando la lista para incluir accesorios compatibles.
Para informar de una tarjeta, cable o placa base compatibles, o para comprobar la compatibilidad de tarjetas o placas base que no aparecen en la lista, haga clic aquí.
P: He completado la instalación del disco duro y del dispositivo siguiendo las instrucciones del manual del producto, pero el sistema sigue sin detectar la unidad. ¿Cómo puedo solucionar este problema?
R: Confirme primero la compatibilidad de su hardware y asegúrese de que la unidad, la carcasa de la unidad, el cable y las interfaces del host son compatibles. Pruebe a conectar la unidad directamente al host para ver si el sistema detecta la unidad. Si sigue sin detectarla, puede descartar problemas con la carcasa de la unidad. También puede intentar conectar la carcasa de la unidad con diferentes unidades, cables o sistemas para ver si se resuelve el problema. Si el sistema sigue sin detectarlo, estos son algunos de los posibles problemas:
| • | Carriles PCIe insuficientes en el sistema: Tanto si conectas la carcasa de la unidad a la placa base o a una tarjeta adicional, es importante tener en cuenta que el número de carriles PCIe disponibles es limitado. Esto incluye conocer el número de carriles que proporcionan la CPU y el chipset, así como su método de asignación. De lo contrario, la velocidad de transferencia puede disminuir, las conexiones pueden volverse inestables o incluso puede que no se detecte la unidad. |
| • | Protocolos de interfaz incompatibles: Es crucial verificar si la interfaz Mini-SAS HD, OCuLink o SlimSAS de la placa base o tarjeta complementaria es capaz de soportar NVMe. |
| • | Estándar de patillaje de interfaz incompatible: Antes de conectar la carcasa de la unidad al puerto Mini-SAS HD, OCuLink o SlimSAS de la placa base o tarjeta complementaria, compruebe que el puerto utiliza el mismo estándar de patillaje que el puerto de nuestra carcasa de la unidad. Para comprobar el estándar de patillaje de nuestra carcasa para discos duros, puede consultar la tabla de especificaciones en nuestra página de productos, donde se especifica si el estándar de patillaje es Legacy o SFF-9402 1.1. |
| • | Longitud excesiva del cable de conexión: Para garantizar un rendimiento óptimo, se aconseja utilizar un cable de conexión que no supere los 50 cm de longitud. El uso de cables más largos puede provocar una pérdida excesiva de señal, lo que se traduce en velocidades de transferencia más lentas, conexiones inestables o incluso la imposibilidad de detectar la unidad. Además, recomendamos utilizar el mismo conector de interfaz tanto para el dispositivo como para el host para evitar posibles problemas de compatibilidad. |
P: El sistema no detecta el SSD M.2 que he instalado en la caja ICY DOCK. ¿Qué debo hacer?
R: Dado que la SSD M.2 no está diseñada para intercambio en caliente, recomendamos encarecidamente apagar el dispositivo/sistema antes de insertar o extraer una SSD M.2. Si el sistema sigue sin poder detectar la unidad, siga los pasos que se indican a continuación para buscar el nuevo hardware manualmente:
Windows 11 / Windows 10 / Windows 8 – En el cuadro de búsqueda de la barra de tareas, escribe Administrador de dispositivos y haz clic en él desde el menú. Una vez que aparezca la ventana del administrador de dispositivos, haz clic con el botón derecho del ratón en el icono de la unidad de disco y haz clic en Buscar cambios de hardware.
Windows 7 – Haga clic derecho en el icono de la computadora en el escritorio, seleccione Propiedades, haga clic en Administrador de dispositivos, haga clic derecho en el icono de la unidad de disco y luego haga clic en Buscar cambios de hardware.
P: Tengo dificultades para cerrar la tapa de la bandeja de la unidad y no puedo insertar la bandeja de la unidad hasta el final en la caja de la unidad después de colocar el SSD M.2 en la bandeja de la unidad.
R: Asegúrese de bloquear el SSD M.2 con el cierre ajustable M.2. La tapa de la bandeja no se cerrará correctamente si el cierre M.2 no está completamente asegurado. Si tiene dificultades para asegurar el casillero M.2 o cerrar la tapa, es posible que la unidad SSD M.2 que está utilizando no siga el grosor estándar de las unidades SSD M.2, que es de menos de 1,5 mm de altura por cada lado con una altura total que no supera los 3,8 mm. El uso de la SSD M.2 con un grosor no estándar causará una tensión inadecuada en el casillero M.2 y la tapa de la bandeja y hará que el conector M.2 se desalinee. Si tiene problemas para insertar la bandeja de la unidad en la carcasa, detenga la operación inmediatamente y compruebe el grosor de la unidad para asegurarse de que sigue el grosor estándar de las SSD M.2: menos de 1,5 mm de altura en cada lado y menos de 3,8 mm en la altura total.
Nota: Algunos SSD M.2 utilizan una pegatina metálica de disipación de calor que hace que el grosor de cada lado sea superior a los 1,5 mm. Quitar la pegatina resolverá el problema, pero hágalo bajo su propio riesgo (podría anular la garantía del SSD)
La caja ICY DOCK está diseñada para ser compatible con los SSD M.2 que tienen un grosor estándar. Recomendamos encarecidamente comprobar el grosor de la unidad antes de la compra, y por favor, consulte la lista de SSD M.2 incompatibles a continuación para obtener más información:
Unidades SSD M.2 NVMe que se sabe que son incompatibles con la caja ICY DOCK:
Por favor, póngase en contacto con tech@icydock.fr si el problema persiste para que podamos resolver el problema lo antes posible.
Haga clic en aquí para informar de un SSD M.2 compatible/incompatible.
