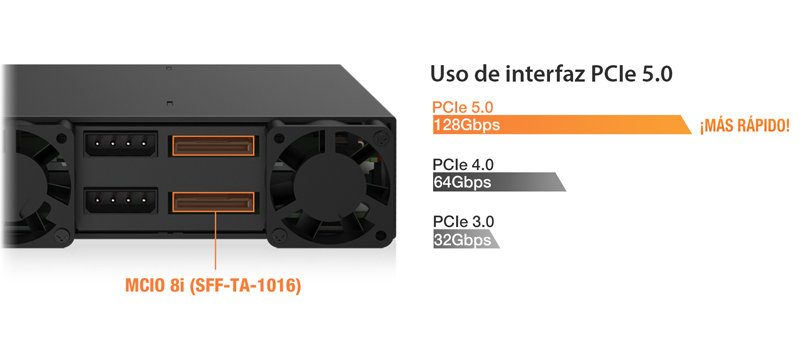

Avec le PCIe 5.0 offrant jusqu’à 128 Gbps par SSD, le MB699V5P-B propose une bande passante doublée par rapport au PCIe 4.0 et quatre fois plus rapide que le PCIe 3.0. Cette vitesse exceptionnelle en fait un choix idéal pour des applications telles que :
Para información detallada, por favor consulte nuestra lista de compatibilidad de tarjetas controladoras empresariales y cables validados.
| ¿Cuál ToughArmor MB699VP-B es adecuado para usted? | |||
| Modelo | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| Ventiladores de enfriamiento | Ventiladores dobles (40 x 40 x 10mm) |
Ventiladores dobles (40 x 40 x 20mm) |
Ventiladores dobles (40 x 40 x 10mm) |
| Velocidad del ventilador | 4,800 RPM | 8,000 RPM | 4,800 RPM |
| Conectores | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| Velocidad de transferencia | Hasta 64Gbps por SSD (dependiendo de la velocidad del SSD) |
Hasta 64Gbps por SSD (dependiendo de la velocidad del SSD) |
Hasta 128Gbps por SSD (dependiendo de la velocidad del SSD) |
| Pin-out definido | Legacy | SFF-9402 Rev 1.1 (Compatible con adaptadores HBA/RAID Tri-mode) |
SFF-9402 Rev 1.1 (Compatible con adaptadores HBA/RAID Tri-mode) |
| Dimensión del producto (L x A x H) |
140.3 x 146 x 41.3mm | 150.3 x 146 x 41.3mm | 159.8 x 146 x 41.3mm |
| Peso neto | 854.2g | 911.2g | 763.3g |
| Peso bruto | 935.2g | 945.7g | 865.2g |
| Adecuado para | Adaptadores HBA/RAID NVMe con pin-out Legacy |
Adaptadores HBA/RAID Tri-mode con pin-out SFF-9402 |
Adaptadores HBA/RAID Tri-mode con pin-out SFF-9402 |
| Certificaciones opcionales disponibles para ToughArmor MB699V5P-B | |
| TAA | Cumplimiento con el Acta de Acuerdos Comerciales |
| UL | Certificación de estándares de seguridad |
| UL94 | Inflamabilidad de materiales plásticos |
| FCC | Cumplimiento con la Comisión Federal de Comunicaciones |
| Temperatura extrema | MIL-STD-810H - Método 501.7 & 502.7 |

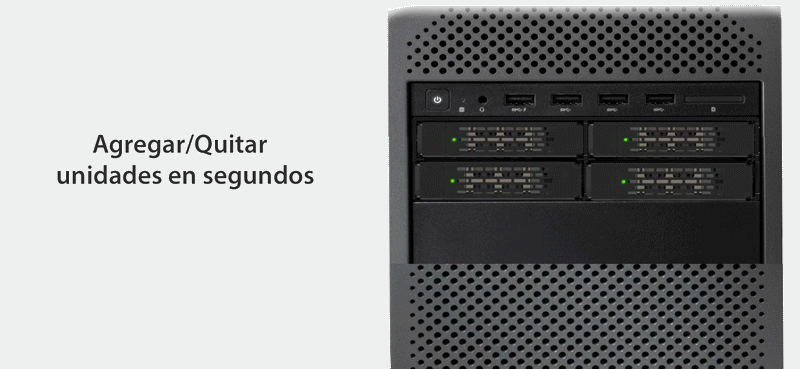

| • | Soporte para unidades intercambiables en caliente |

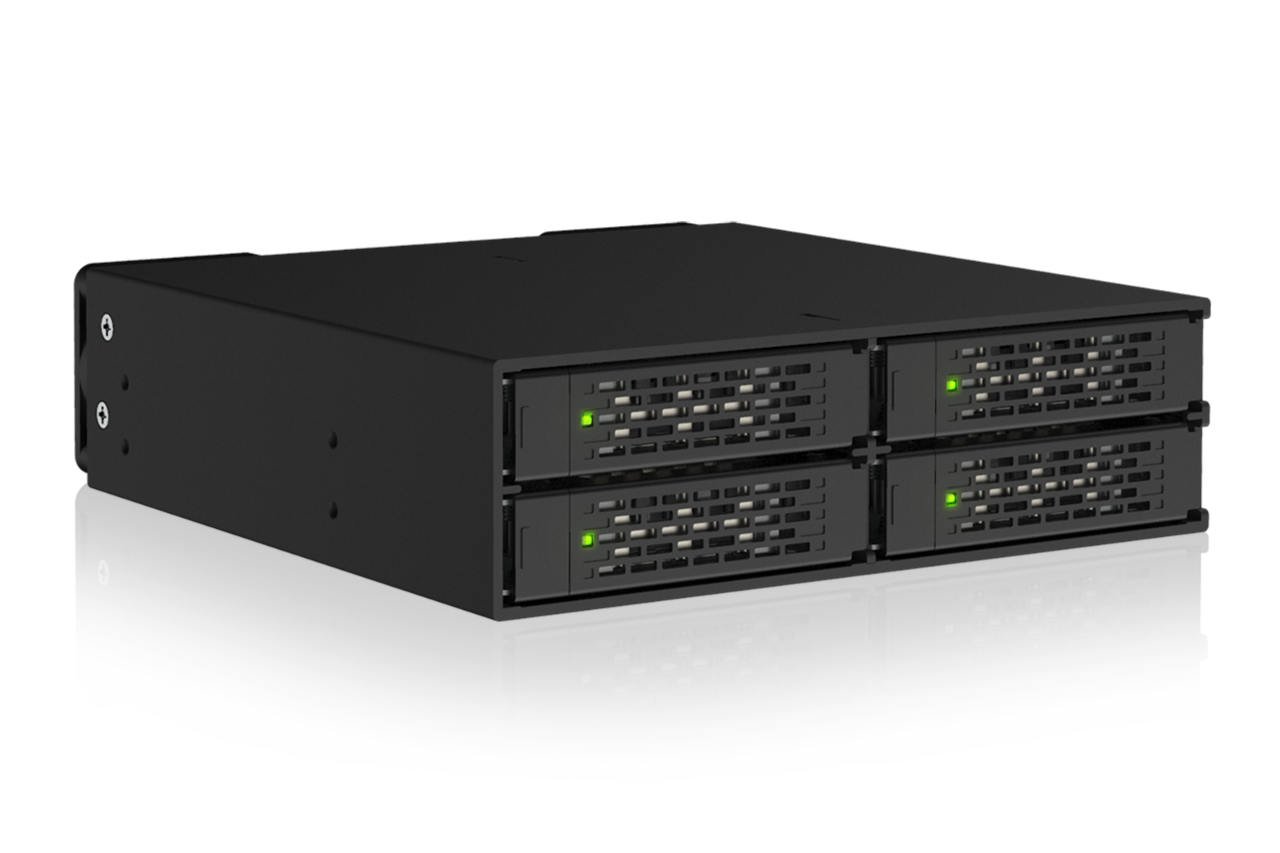

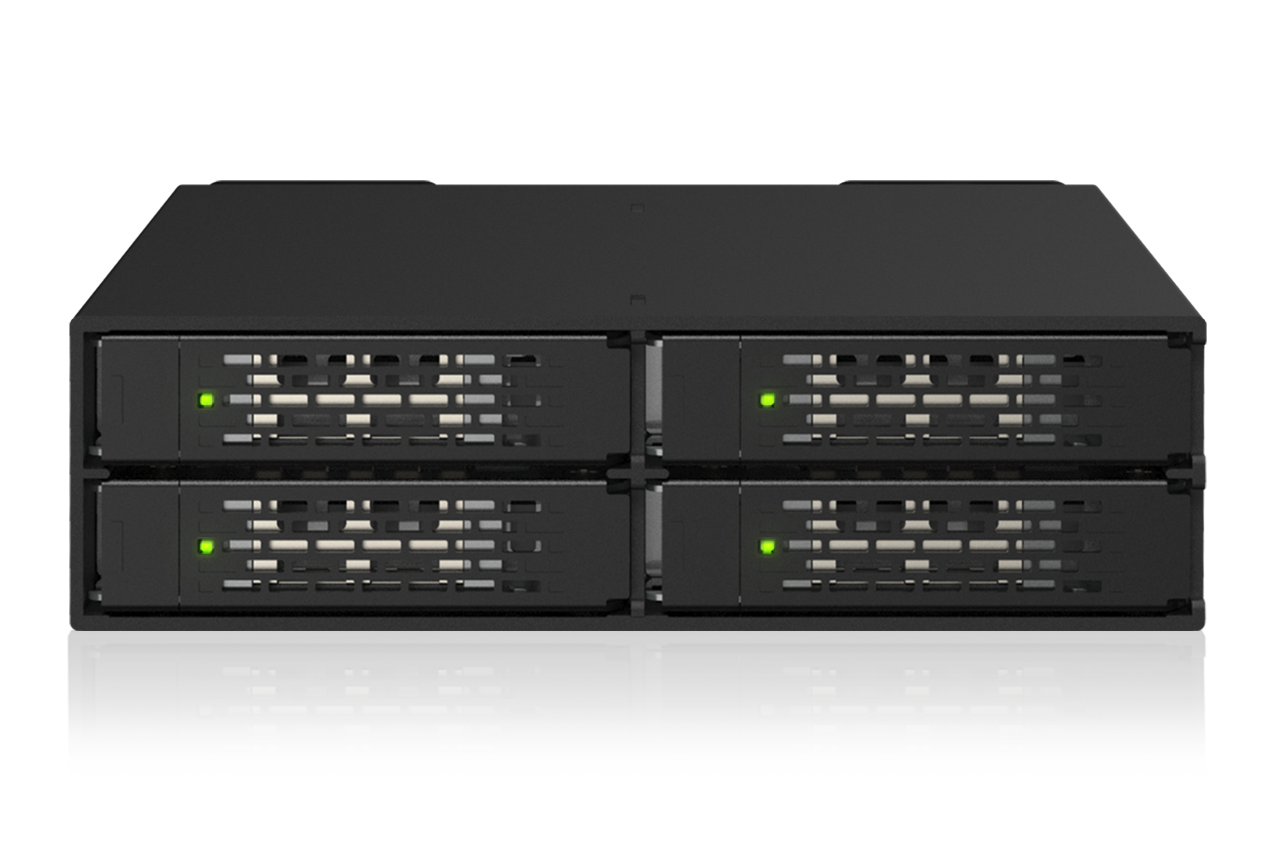

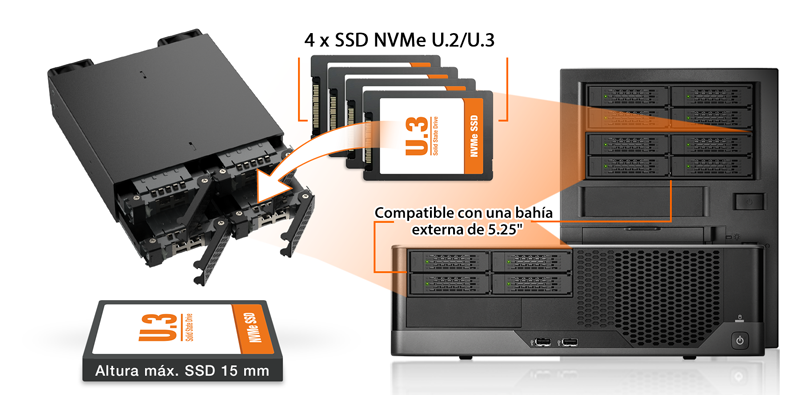

| • | Acomoda 4× SSDs NVMe U.2/U.3 (5–15mm) en una sola bahía externa de 5.25" |
| • | Compatible con PCIe 5.0 con velocidades de transferencia de hasta 128Gbps por SSD |

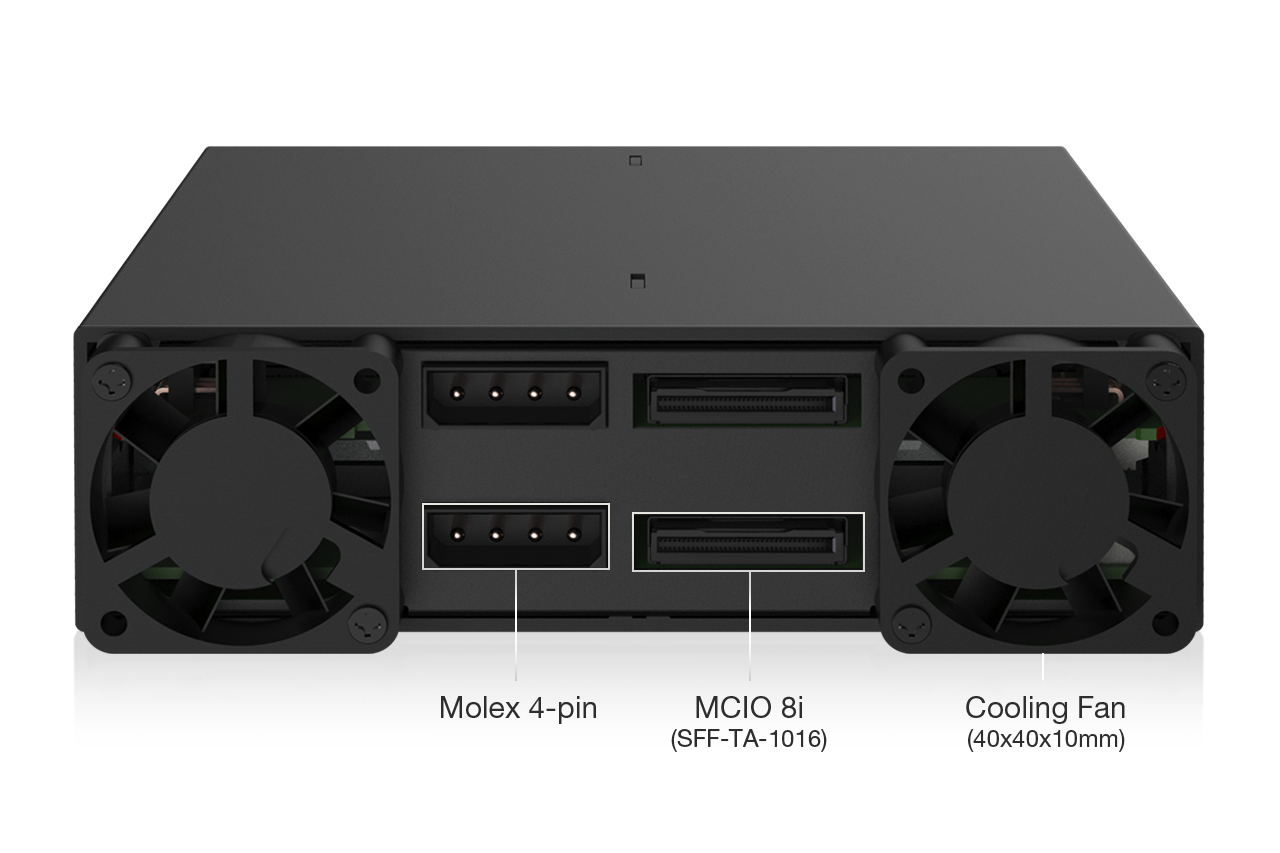

| • | Interfaz del host: 2× conectores MCIO 8i (SFF-TA-1016) para un cableado simplificado |
| • | Entrada de energía: conectores Molex de 4 pines duales para una entrega de energía segura y confiable |

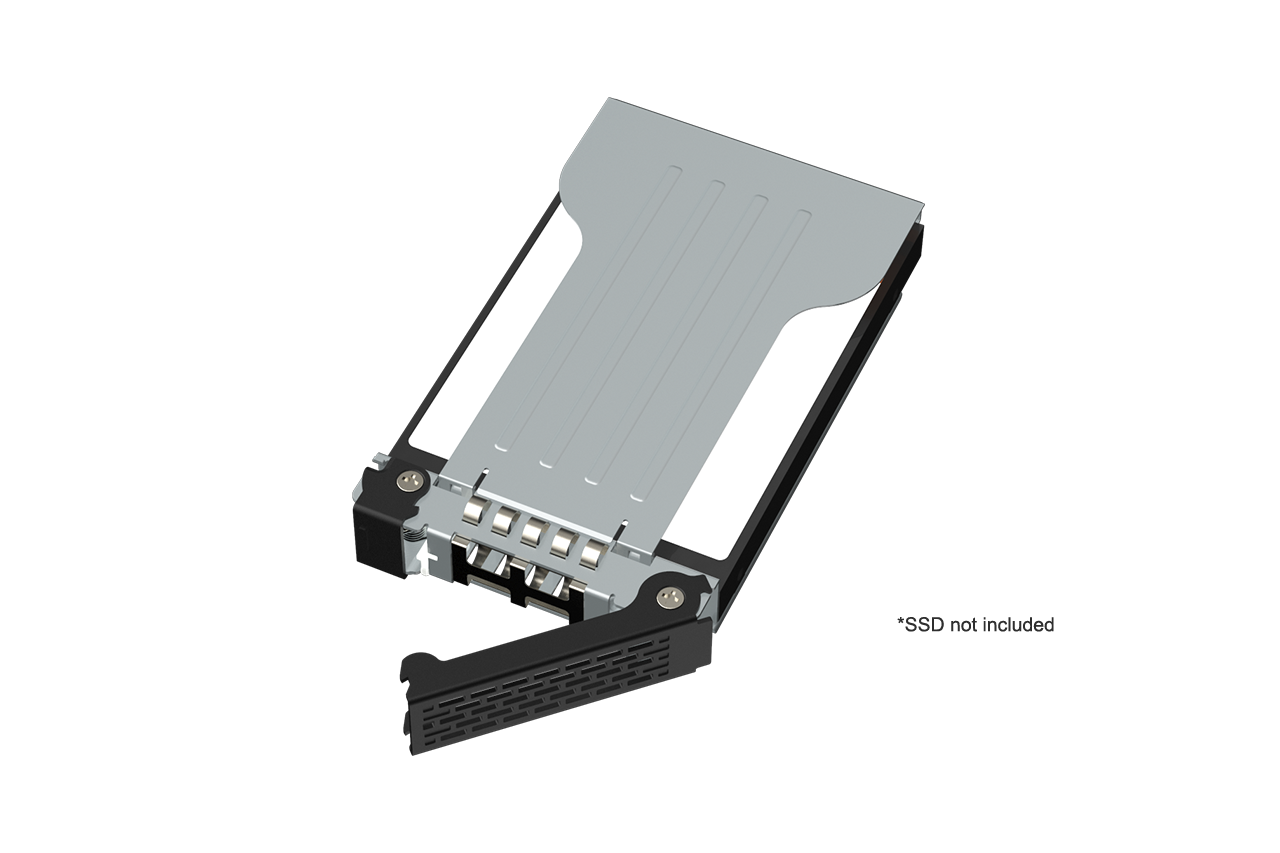

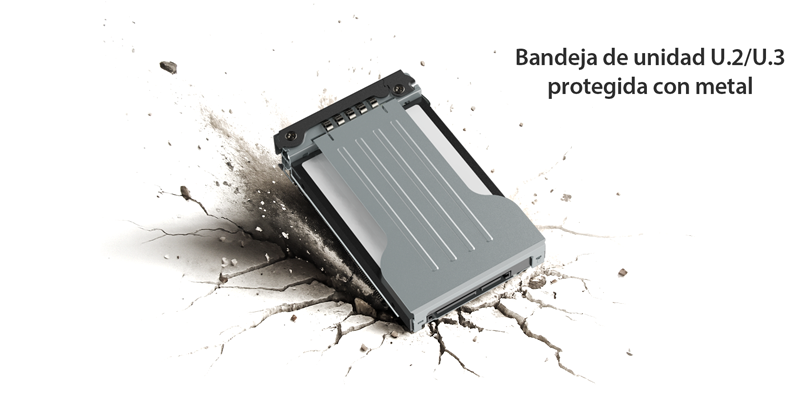

| • | Bandejas EZ-Slide Mini totalmente metálicas y removibles (MB991TRAY-B) para facilitar el mantenimiento |
| • | La carcasa de aluminio liviana mejora la eficiencia de enfriamiento y reduce el peso |
| • | El pestillo Eagle-hook de la bandeja asegura firmemente la bandeja de disco dentro del gabinete |

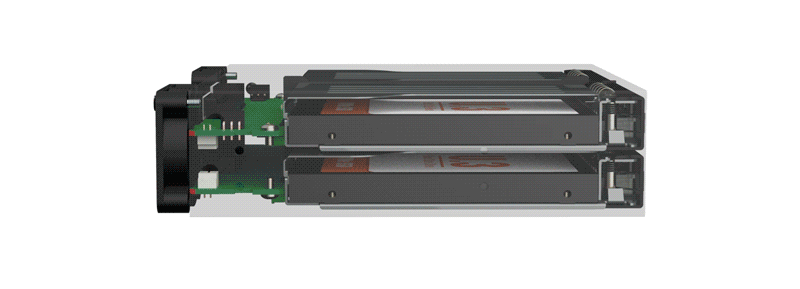

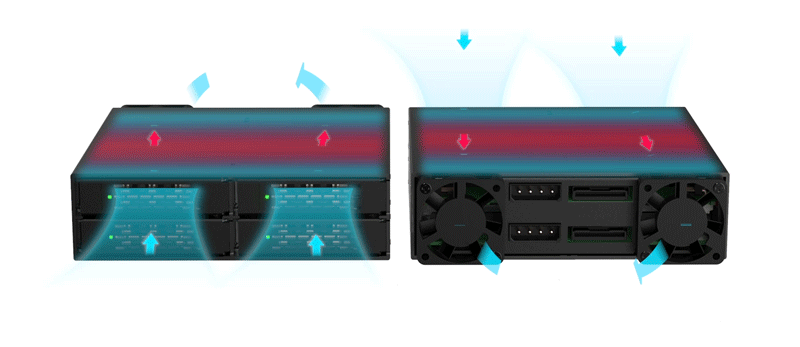

| • | Ventiladores de enfriamiento duales de 40×40×10mm con flujo de aire optimizado |

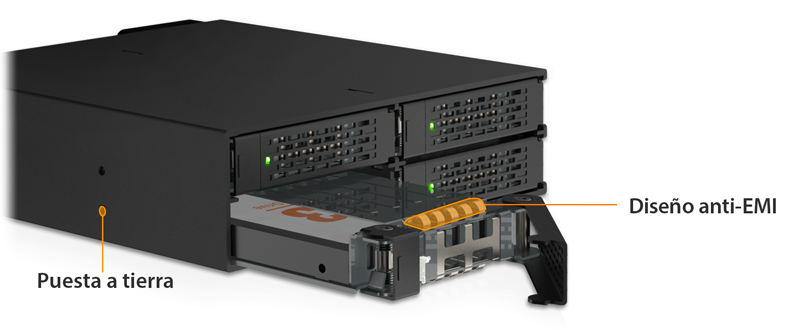

| • | Puesta a tierra EMI – protege los SSD contra daños eléctricos |
| • | Construcción resistente ToughArmor diseñada para uso empresarial e industrial |
| • | Liderazgo en la industria con 5 años de garantía limitada contra todos los defectos |
| • | Soporte técnico gratuito de parte de agentes profesionales capacitados |
| Número de modelo： | MB699V5P-B |
| Color： | Negro |
| Tamaño de unidad compatible： | 2.5" (compatible con SSDs U.2/U.3 de hasta 15mm de altura) |
| Tipo de unidad compatible： | U.2 o U.3 |
| Número de unidades： | 4 |
| Bahía de unidad： | Bahía de unidad de 5.25" |

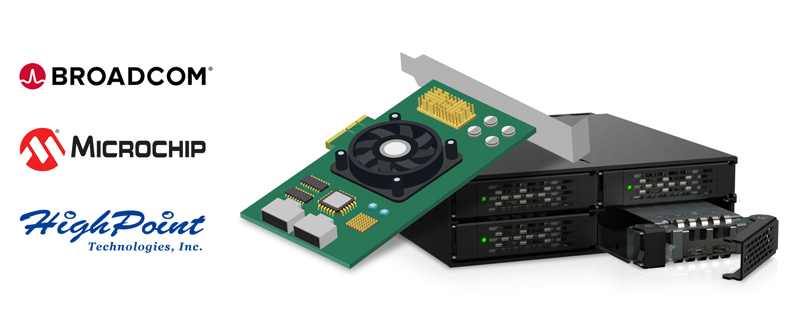

| Interfaz del host： | 2 x MCIO 8i (SFF-TA-1016), pin-out definido por SFF-9402 Rev 1.1 (Compatible con tarjeta HBA/RAID Tri-mode) |
| Entrada de energía： | 2 x conectores Molex de 4 pines |
| Velocidad de transferencia： | Hasta 128Gbps por SSD (dependiendo de la velocidad del SSD) |
| Capacidad SSD compatible： | Sin limitación |
| Enfriamiento de unidad： | 2 x ventiladores de 40×40×10mm |
| Hot Plug： | Sí |

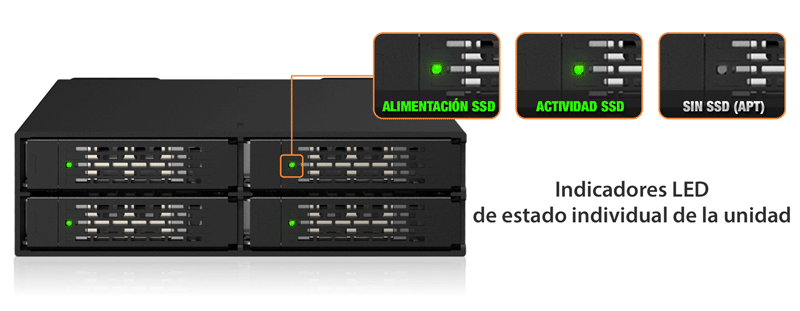

| Indicador LED： | Encendido del disco: verde fijo; Acceso al disco: verde intermitente |

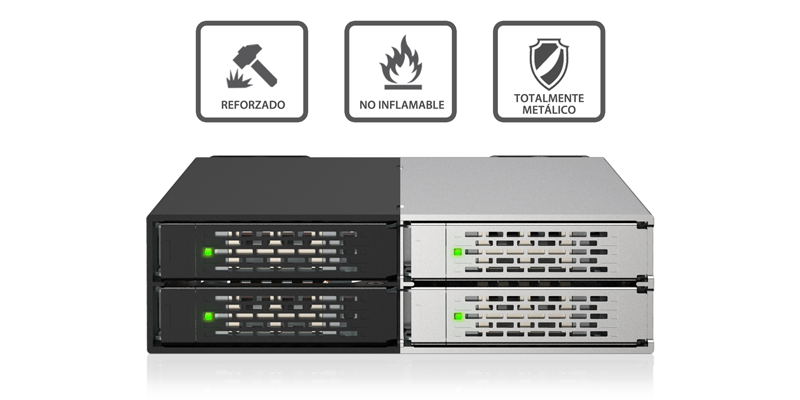

| Estructura / Material： | Totalmente metálico |

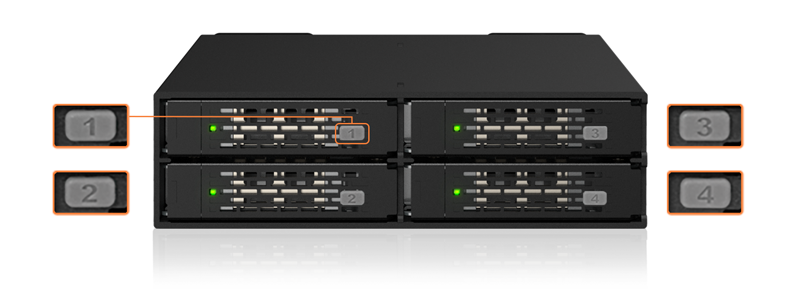

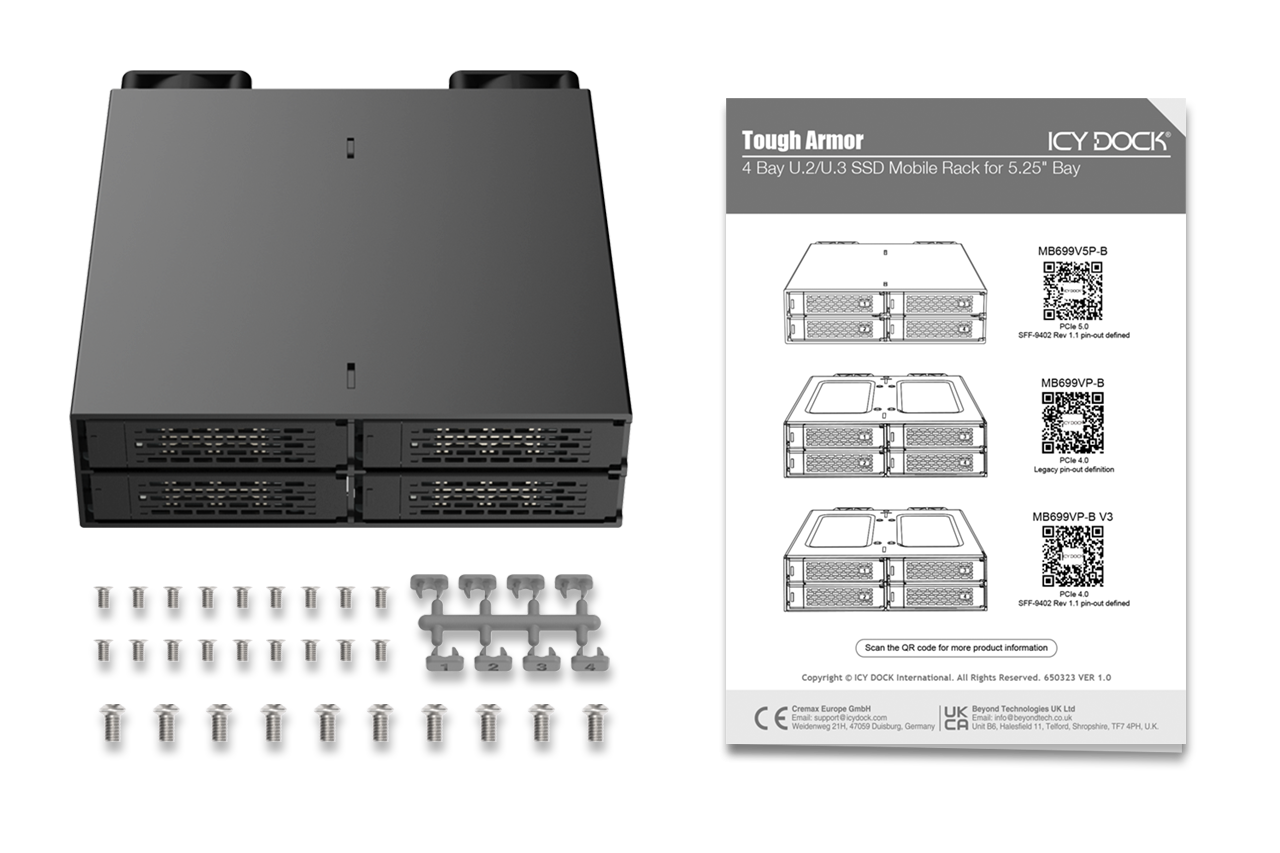

| Contenido del paquete： | Dispositivo, manual de usuario, tornillos, conector de identificación (ID Plug) |
| Dimensiones (L x A x H)： | 159.8 x 146 x 41.3mm |
| Peso neto del producto： | 763.3g |
| Peso bruto del paquete： | 865.2g |
| Ciclos de inserción del conector： | 5,000+ |
| Humedad： | 5%~65% RH |
| Temperatura de operación： | 0°C a 70°C (32°F a 158°F) |
| Temperatura de almacenamiento： | -35°C a 70°C (-31°F a 158°F) |
| Conformidad： | CE, UKCA, RoHS, REACH |
| Garantía： | 5 años de garantía limitada |
Bandeja de unidad compatible (Caddy):
Productos relacionados:
Gama ToughArmor:
Series de productos relacionados:
Enlaces rápidos:
P: ¿Puede recomendar una tarjeta adicional que sea compatible con el MB699V5P-B?

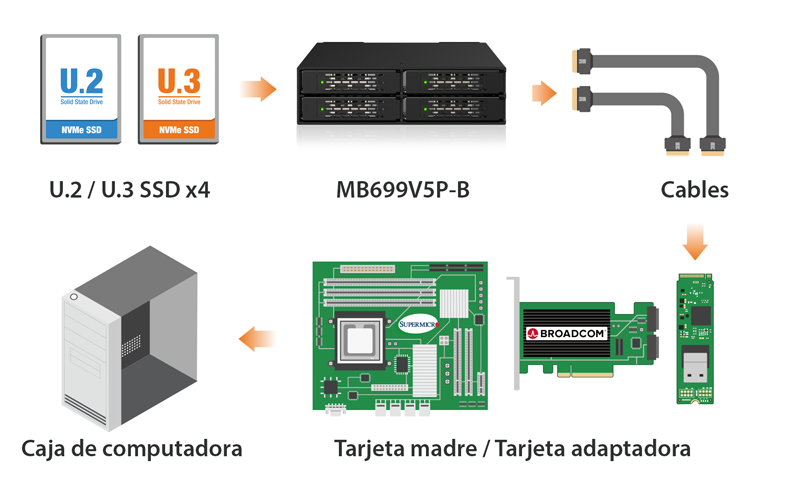

R: Para garantizar la compatibilidad con el MB699V5P-B, asegúrese de que la tarjeta adicional o la BIOS/UEFI de la placa base sea compatible con la bifurcación PCIe al utilizar una ranura PCIe 16x o 8x. Además, configure el divisor PCIe en la BIOS/UEFI con la configuración de x4, x4, x4, x4 para una ranura PCIe 16x o x4, x4 para una ranura PCIe 8x.
Haga clic en el ícono a continuación para ver la compatibilidad de sus placas base o tarjetas adicionales que admiten el modo de bifurcación PCIe. Para obtener la mejor compatibilidad, recomendamos encarecidamente utilizar los cables recomendados o fabricados por el fabricante de la placa base o tarjeta adicional.
Actualmente estamos en proceso de certificar nuestro gabinete NVMe con los principales fabricantes de tarjetas adicionales y placas base. Seguiremos actualizando la lista para incluir accesorios compatibles.
Para reportar una tarjeta adicional, cable o placa base compatible, o para verificar la compatibilidad de tarjetas o placas base que no estén listadas, haga clic aquí.
P: He completado la instalación del disco duro y el dispositivo según las instrucciones del manual del producto, pero el sistema aún no puede detectar el disco. ¿Cómo puedo solucionar este problema?
R: Primero confirme la compatibilidad de su hardware, y asegúrese de que el disco, el gabinete del disco, el cable y las interfaces del host sean compatibles. Intente conectar el disco directamente al host para ver si el sistema puede detectarlo. Si aún no lo detecta, esto puede descartar problemas con el gabinete del disco. También puede intentar conectar el gabinete del disco con diferentes discos, cables o sistemas para ver si se puede resolver el problema. Si el sistema aún no puede detectarlo, aquí hay algunos posibles problemas:
| • | Insuficientes carriles PCIe en el sistema: Ya sea que esté conectando el gabinete del disco a la placa base o a una tarjeta adicional, es importante tener en cuenta que el número de carriles PCIe disponibles es limitado. Esto incluye comprender el número de carriles proporcionados por la CPU y el chipset, así como su método de asignación. No hacerlo puede resultar en velocidades de transferencia más lentas, conexiones inestables o incluso la imposibilidad de detectar el disco. |
| • | Protocolos de interfaz incompatibles: Es crucial verificar si la interfaz Mini-SAS HD, OCuLink, SlimSAS o MCIO en la placa base o tarjeta adicional es capaz de soportar NVMe. |
| • | Estándar de pinout de interfaz incompatible: Antes de conectar el gabinete del disco al puerto Mini-SAS HD, OCuLink, SlimSAS o MCIO en la placa base o tarjeta adicional, verifique que el puerto utilice el mismo estándar de pinout que el puerto de nuestro gabinete del disco. Para verificar el estándar de pinout de nuestro gabinete del disco, puede consultar la tabla de especificaciones en nuestra página de producto, donde se especifica si el estándar de pinout es Legacy o SFF-9402 1.1. |
| • | Longitud excesiva del cable de conexión: Para garantizar un rendimiento óptimo, se recomienda utilizar un cable de conexión que no exceda los 50 cm. El uso de cables más largos puede provocar una pérdida excesiva de señal, lo que resulta en velocidades de transferencia más lentas, conexiones inestables o incluso la imposibilidad de detectar el disco. Además, recomendamos utilizar el mismo conector de interfaz tanto para el dispositivo como para el host para evitar posibles problemas de compatibilidad. |
P: ¿Mi unidad NVMe no fue detectada después de volver a insertarla en el dispositivo mientras estaba encendido?
R: Para los sistemas que admiten la función hot-plug, mientras el sistema está encendido, cada ciclo de inserción y extracción de la unidad requerirá una actualización manual desde el sistema operativo para que el sistema reconozca la unidad.
Si no puede detectar la unidad después de realizar la actualización manual, es posible que su sistema no admita funciones hot-plug. Le sugerimos que consulte con el fabricante de la placa base o tarjeta adicional para verificar si admite la función hot-plug NVMe.
Windows 11 / Windows 10 / Windows 8 – En el cuadro de búsqueda de la barra de tareas, escriba "Administrador de dispositivos", luego selecciónelo del menú, haga clic derecho en la unidad de disco y seleccione "Buscar cambios de hardware".
Windows 7 – Haga clic derecho en el ícono de computadora en el escritorio y seleccione "Propiedades", haga clic en "Administrador de dispositivos", haga clic derecho en la unidad de disco y luego seleccione "Buscar cambios de hardware".
P: Los tornillos de montaje del dispositivo parecen ser demasiado cortos para asegurar el dispositivo en mi sistema, ¿qué debo hacer?
R: Para carcasas de computadora que tienen una lámina de metal gruesa, los tornillos de montaje incluidos (M3*2.5L) pueden no asegurar completamente el dispositivo. Por favor, utilice tornillos más largos (M3*4L) para fijar el dispositivo o contáctenos en contact@icydock.fr.com para tornillos de reemplazo.
Q: Can I replace the cooling fan attached to the device? Will doing that void the warranty?
A: The cooling fan we use has been thoroughly tested with the drive enclosure to ensure it works properly and supports fan speed control (for select models). So, we recommend keeping the original fan for the best performance. That said, we understand it might not work for every application, so we’ve chosen to honor the warranty even when a third-party fan is used. Just a heads-up: if the third-party fan causes electrical damage to the device, the warranty may be voided.
P: ¿Qué especificación debo verificar antes de comprar un ventilador de enfriamiento de terceros?
R:La siguiente información corresponde a los requisitos de especificación del ventilador y modelos compatibles para el MB699V5P-B
| Dimensión del ventilador (LxAnxAl) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Tipo de conector | 3 pines Wafer | |
| Voltaje nominal (VDC) | 12V DC | |
| Corriente nominal (A) | < 0.12A (127mA) | |
| Especificación de tornillos | Cabeza plana Phillips - M3 x 15mm - Acero (Incluido con el ventilador original) |
Cabeza plana Phillips - M3 x 25mm – Acero (No incluido) |
Compatible fan models
(without test, use it at your own risk)
